貼片電阻的分類、貼片電阻怎么看大小與識別方法

什么是貼片電阻

貼片電阻(SMD Resistor)又名片式固定電阻器(Chip Fixed Resistor) ，是金屬玻璃釉電阻器中的一種。是將金屬粉和玻璃釉粉混合，采用絲網印刷法印在基板上制成的電阻器  。耐潮濕和高溫， 溫度系數小?？纱蟠蠊?jié)約電路空間成本，使設計更精細化。

貼片電阻的分類

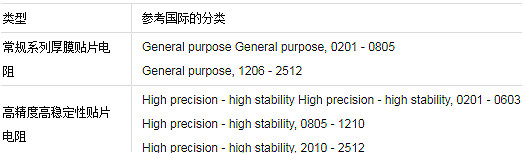

貼片電阻分為以下幾大類：

貼片電阻的命名方式

國內貼片電阻的命名方法：

1、5%精度的命名：RS-05K102JT

2、1%精度的命名：RS-05K1002FT

R －表示電阻

S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、 1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。

05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。

K －表示溫度系數為100PPM,102－5%精度阻值表示法：前兩位表示有效數字，第三位表示有多少個零，基本單位是Ω，102=1000Ω=1KΩ。

1002是1%阻值表示法：前三位表示有效數字，第四位表示有多少個零，基本單位是Ω，1002=10000Ω=10KΩ。

J －表示精度為5%、F－表示精度為1%。

T －表示編帶包裝。

貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%，±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示 ，這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。

貼片電阻的特性

1、體積小，重量輕；

2、適應再流焊與波峰焊；

3、電性能穩定，可靠性高；

4、裝配成本低，并與自動裝貼設備匹配；

5、機械強度高、高頻特性優越。

貼片電阻-識別方法

貼片元件具有體積小、重量輕、安裝密度高，抗震性強．抗干擾能力強，高頻特性好等優點，廣泛應用于計算機、手機、電子辭典、醫療電子產品、攝錄機、電子電度表及VCD機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類 [2]  。按種類分有電阻器、電容器，電感器、晶體管及小型集成電路等。貼片元件與一般元器件的標稱方法有所不同。

下面主要談?wù)勂瑺铍娮杵鞯淖柚禈?biāo)稱法：

片狀電阻器的阻值和一般電阻器一樣，在電阻體上標明．共有三種阻值標稱法，但標稱方法與一般電阻器不完全一樣。

1、數字索位標稱法

(一般矩形片狀電阻采用這種標稱法)

數字索位標稱法就是在電阻體上用三位數字來標明其阻值。它的第一位和第二位為有效數字，第三位表示在有效數字后面所加“0”的個數．這一位不會出現字母。

例如：“472′’表示“4700Ω”；“151”表示“150Ω”。 如果是小數．則用“R”表示“小數點”．并占用一位有效數字，其余兩位是有效數字。

例如：“2R4″表示“2．4Ω”；“R15”表示“0．15Ω”。

2、色環標稱法

(一般圓柱形固定電阻器采用這種標稱法)

貼片電阻與一般電阻一樣，大多采用四環(有時三環)標明其阻值。第一環和第二環是有效數字，第三環是倍率(色環代碼如表1)。例如：“棕綠黑”表示”15Ω”；“藍灰橙銀”表示“68kΩ”誤差±10%。

3、E96數字代碼與字母混合標稱法

數字代碼與字母混合標稱法也是采用三位標明電阻阻值，即“兩位數字加一位字母”，其中兩位數字表示的是E96系列電阻附表2。它的第三位是用字母代碼表示的倍率(如表3)。例如：“51D”表示“332×103；332kΩ”；“249Y”表示“249×10-2；2.49"。

4、材料

金屬膜 ， 合金等。

貼片電阻怎么看大小?

在電路的使用中，幾乎是任何一個電子線路中都離不開貼片電阻的使用。貼片電阻的作用，就是增加電流通過的阻力的，從而限制通過它所連支路的電流大小。但是，貼片電阻由于應用電路的不同，對它阻值的要求也不一樣的，因此，學會看貼片電阻的大小是非常重要的一個方面。那么貼片電阻怎么看大小呢?

貼片電阻大小的區分方法：

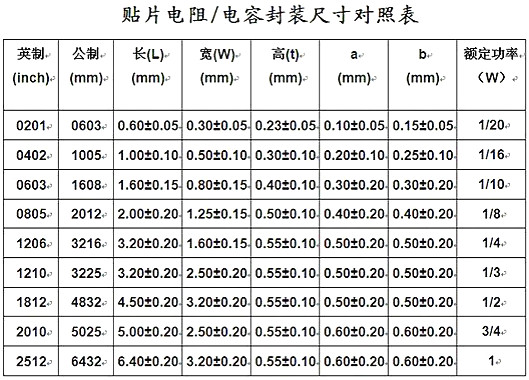

根據貼片電阻外形體積的大小，有9種封裝尺寸，不同的封裝尺寸，它的額定功率也不一樣。貼片電容的封裝尺寸和貼片電阻一樣。

貼片電阻的封裝尺寸用4位的整數表示。前面兩位表示貼片電阻的長度，后面兩位表示貼片電阻的寬度。根據長度單位的不同有兩種表示方法，即英制表示法和公制表示法。例如：0603是英制表示法，表示長度為0.06英寸，寬度為0.03英寸;又如：1005是公制表示法，表示長度為1.0毫米，寬度為0.5毫米。業內的慣例是用英制表示。目前最小的貼片電阻為0201，最大的為2512。

貼片電阻阻值誤差精度有±1%、±2%、±5%、±10%精度，常規用的最多的是±1%和±5%。±5%精度的常規是用三位數來表示例 例512，前面兩位是有效數字，第三位數2表示有多少個零，基本單位是Ω,這樣就是5100歐，1000Ω=1KΩ,1000000Ω=1MΩ。

為了區分±5%，±1%的電阻，于是±1%的電阻常規多數用4位數來表示。這樣前三位是表示有效數字，第四位表示有多少個零4531也就是4530Ω，也就等于4.53KΩ。

關于貼片電阻怎么看大小這個問題，今天冠發小編就為大家介紹這里。貼片電阻的阻值大小一般還與溫度，材料，長度，還有橫截面積有關，所以，大家在選擇時，一定要結合各方面的因素綜合考慮。
