電工基礎知識電路圖

電工基礎知識電路圖,在了解電路圖之前,必須得知道電路圖符號。接下來就會講到電路圖符號和電路圖的知識。

電路圖,是指用電路元件符號表示電路連接的圖。電路圖是人們?yōu)檠芯?、工程?guī)劃的需要,用物理電學標準化的符號繪制的一種表示各元器件組成及器件關系的原理布局圖。由電路圖可以得知組件間的工作原理,為分析性能、安裝電子、電器產品提供規劃方案。在設計電路中,工程師可從容在紙上或電腦上進行,確認完善后再進行實際安裝。通過調試改進、修復錯誤、直至成功。采用電路仿真軟件進行電路輔助設計、虛擬的電路實驗,可提高工程師工作效率、節約學習時間,使實物圖更直觀。


電路圖符號大全

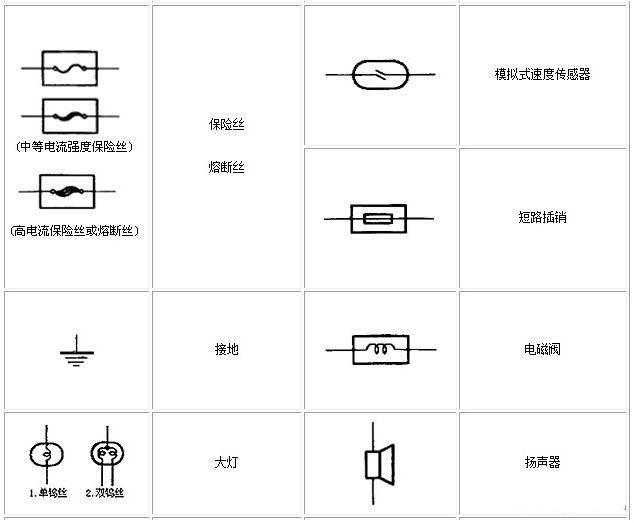

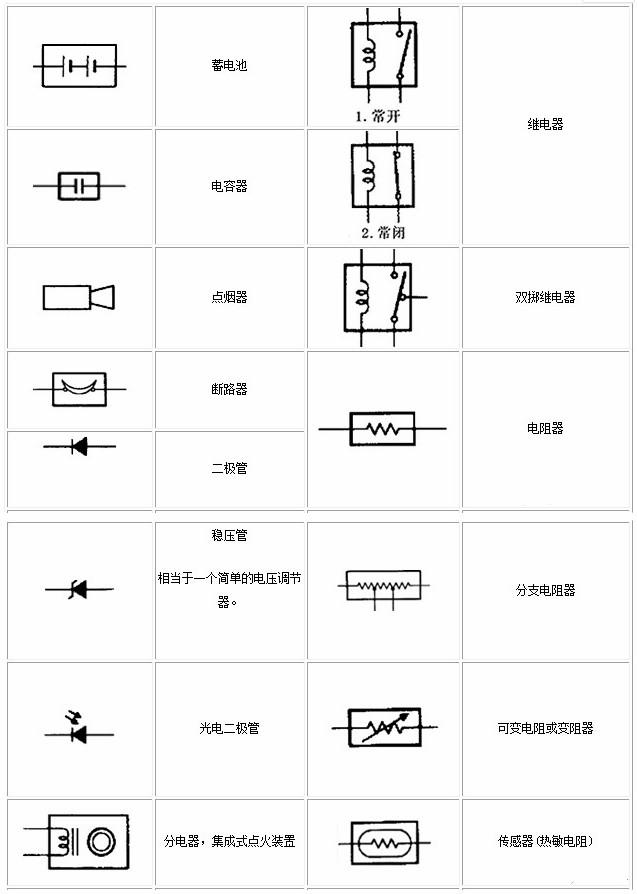

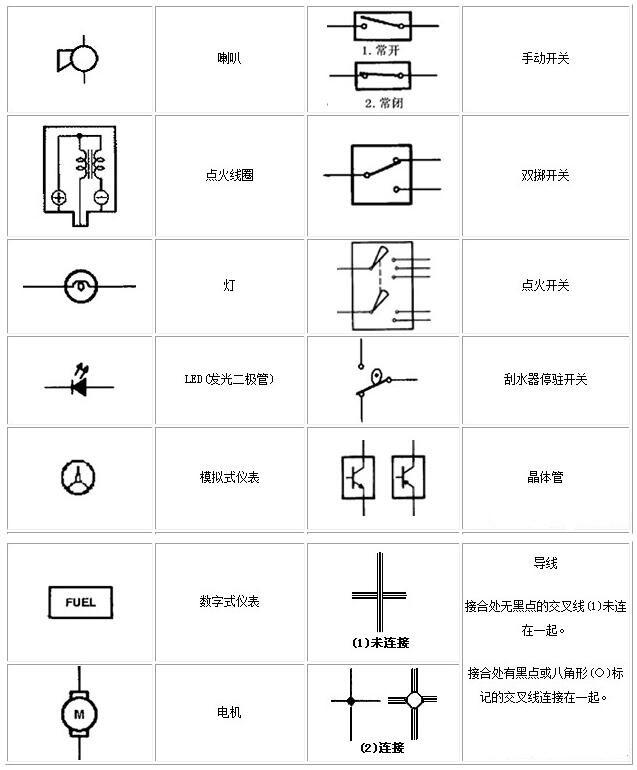

電路圖符號是指用一種書畫圖形代表一種電子元件(比方:電容、電阻、二極管、三極管、集成電路等等)的符號,有了電路圖符號我學習、演示、計劃就能夠輕松的在圖紙上完結。

電工基礎知識電路圖

電工基礎知識電路圖

電工基礎知識電路圖


電工基礎知識電路圖

接下來介紹電工基礎知識電路圖,下圖就是一個最簡單完整電路圖。

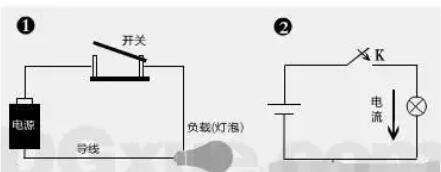

1號實物電路圖中,檔開關閉合傷后,電路中就有電流流過,電能的來源是由電池將化學能轉換而來,燈泡作為負載將電池中通過導線傳輸過來的電能轉換成熱能消耗掉,這個過程實現了電能與熱能、光能的轉換。當開關斷開后電路便切斷,電流無法流通,燈泡失去了電能能量就不能發光了。2號圖則是為了設計和分析而把電路中實物簡化用符號表示,通常稱為電路圖。

從上面的簡單電路圖中可以看出,電路主要有以下三個部分組成:

電源:它是電路中輸出電能的必不可少的裝置,沒有它電路無法工作。通常由干電池、太陽能電池、發電機等,在工作室它們分別能將化學能、機械能、光能等能量轉換成電能。

負載:負載也是電路的必不可少的基本組成部分,通常稱為用電設備,比如電燈、電動機、電水壺、電視機等等,它們能將電能傳換成光能、熱能、機械能等。

連接導線:用來傳輸合分配電能,沒有他就無法構成電路,開s關也屬于歸于導線中了。

以上便是以直流電最基本電路。在實際運用中的線路常常還有很多附屬設備,比如各類控制(如通過可變電阻控制耳機音量大小)、保護(如短路自動跳閘)、測量(比如電流表)等設備,有些教程里可能還另外有一個“輔助設備”的第四條,開關、控制等設備被歸類到這里,但我想基本電路就以上三條足夠說明了。另外這些基礎知識很多電工友可能在初中物理課中已經對此比較熟悉了,只要了解電路的組成部分就可以。

常用的電氣圖有系統圖,平剖面圖,原理圖和安裝圖等。

系統圖:是用來表示供電系統的組成部分及其連接方式,通常用粗實線表示。系統圖通常不表明電氣設備的具體安裝位置。但通過系統圖可以了解整個工程的供電全貌和接線關系。

平剖面圖:詳細地、具體地標注了所有電氣線路的具體走向及電氣設備的位置、坐標、并通過圖形符號將某些系統圖無法表達的設計意圖表達出來,具體指導施工。

原理圖:用來表示各控制信號回路的動作原理,并將各電氣設備及電氣元件之間的連接方式,按動作原理用展開法繪制出來,便于看清動作順序。原理圖分為一次回路(主回路)和二次回路(控制回路),二次回路包括控制、保護、測量、信號等線路。一次回路通常用粗實線繪制,二次回路通常用細實線繪制。原理圖是指導設備制作、施工和調試的主要圖紙。

安裝圖:又稱安裝大樣圖,用來表示電氣設備和電器元件的實際接線方式、安裝位置、配線場所的形狀特征等。對于某些電氣設備或電氣元件在安裝過程中有特殊要求或無標準圖的部分,設計者應繪制專門的構件大樣圖或安裝大樣圖,并詳細地標明施工方法、尺寸和貝體要求,指導設備制作和施一般施工圖都有文字說明,它的作用是對圖紙中不能用符號表明的與施工有關的或?qū)こ逃刑厥饧夹g(shù)要求的補充。比如與弱電線路并排敷設時的線間距離要求;與煤氣管、熱力管道交叉時的間距,電氣線路與建筑、結構的具體配合,電氣保護措施等。


識圖步驟

先看圖上的文字說明:文字說明的主要內容包括施工圖圖紙目錄,設備、材料表和施工說明等三部分。比較簡單的工程只有幾張施工圖紙,往往不另單獨編制施工說明,一般將文字說明內容在平剖面圖或系統圖上表示出。看圖上所畫的電源從何而來,采用哪些供配線方式,使用多大截面的導線,通過哪些配電電氣設備,分配到哪些用電設備不同的工程有不同的要求,所以一定要搞清圖紙上所表達的工程內容??幢容^復雜的電氣圖時,首先看系統圖,了解有哪些設備組成,有多少個回路,每個回路的作用和原理然后再看安裝圖,各個元件和設備安裝在什么位置,如何與外部連接,采用何種敷設方式等。

熟悉建筑物的具體外貌,結構特點,設計功能,工藝要求,與電氣設計說明、設計意圖一道研究,明確施工方法。熟悉其他專業施工圖:盡可能地熟悉其他專業(給水排水、動力、采暖通風、弱電等)的施工圖或進行多專業交叉施工座談,了解有爭議的空間位置或互相重疊現象,盡量避免施工過程中的返工現象。


又聯開關的兩種雙控電路

電工基礎知識電路圖

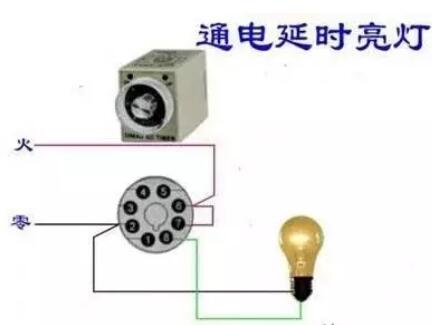

通電延時亮燈

電工基礎知識電路圖

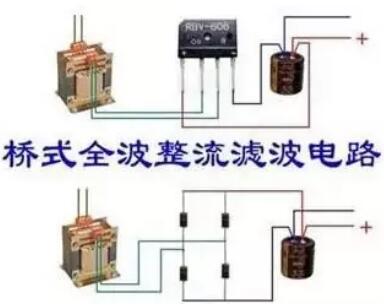

橋式全波整流濾波電路

電工基礎知識電路圖


兩種控制方式

電工基礎知識電路圖


雙燈雙開關

電工基礎知識電路圖


延時斷電電路

電工基礎知識電路圖

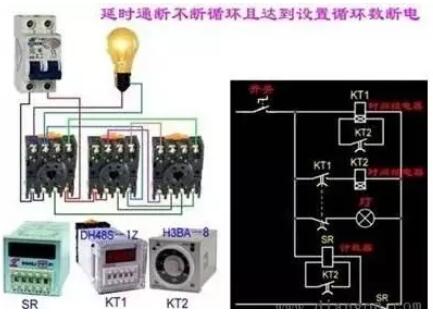

延時通斷不斷循環且達到設置循環數斷電

電工基礎知識電路圖

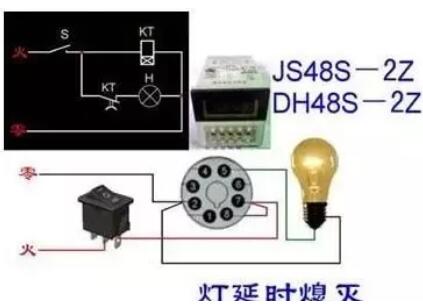

延時熄滅電路

電工基礎知識電路圖

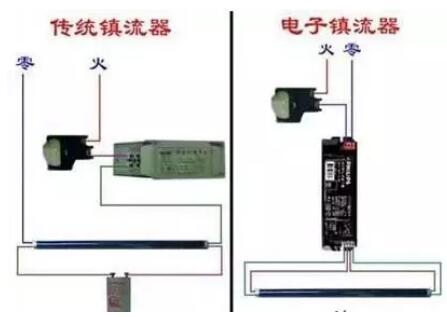

傳統鎮流器和電子鎮流器

電工基礎知識電路圖

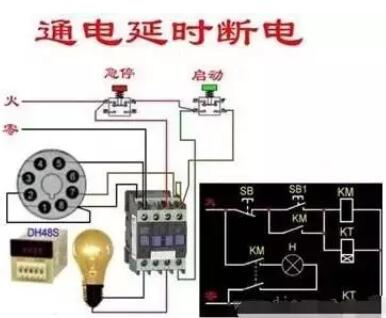

通電延時斷電

電工基礎知識電路圖


循環流水燈

電工基礎知識電路圖


兩燈循環點亮

電工基礎知識電路圖


延時通斷不斷循環且達到設置循環數斷電

電工基礎知識電路圖


延時通、斷循環運行

電工基礎知識電路圖

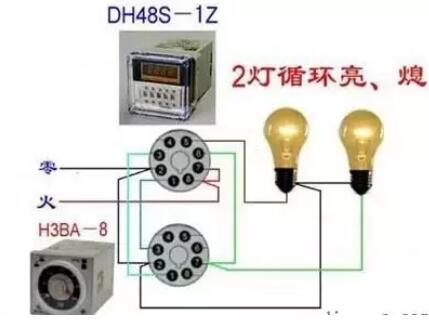

兩燈循環亮和熄

電工基礎知識電路圖


時間繼電器斷電延時控制

電工基礎知識電路圖


時間繼電器斷電延時控制

電工基礎知識電路圖


通電延時斷電

電工基礎知識電路圖


通電延時亮燈

電工基礎知識電路圖
