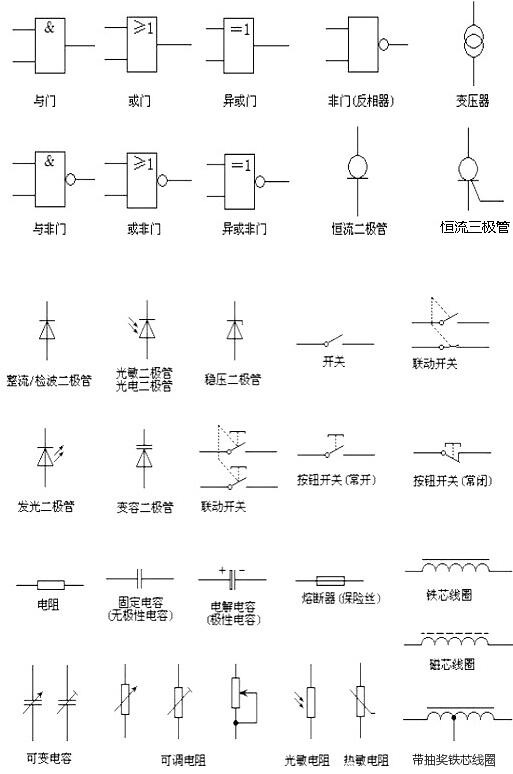

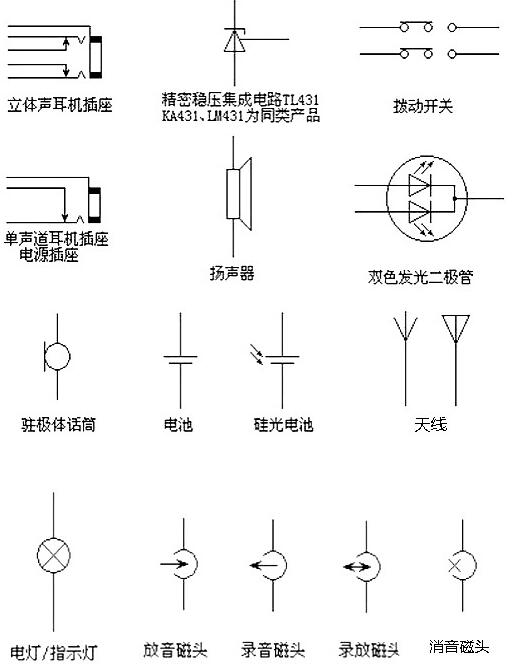

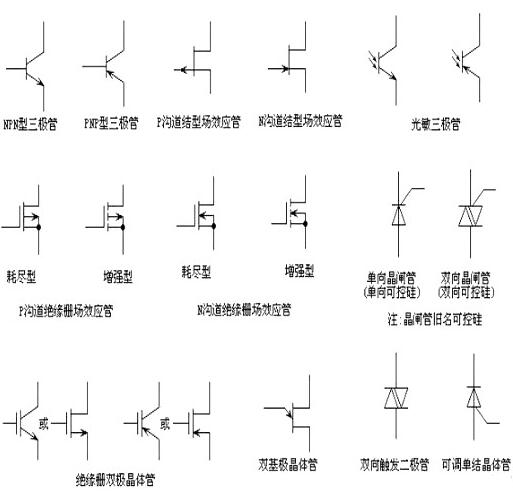

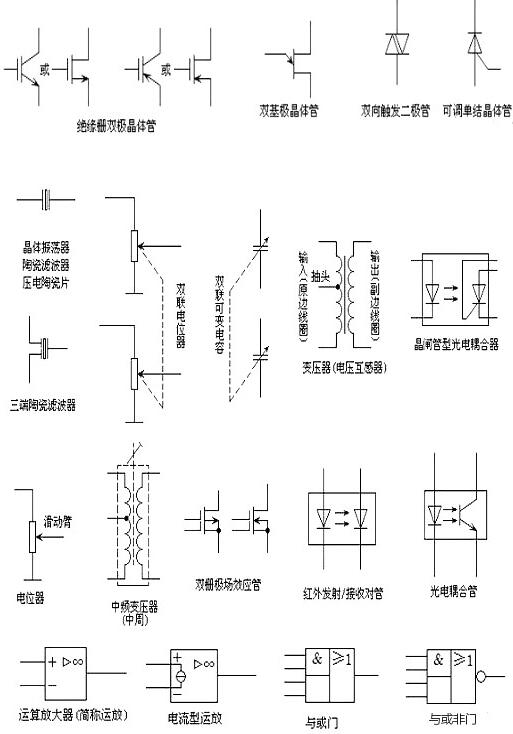

電路圖主要由元件符號、連線、結點、注釋四大部分組成。元件符號表示實際電路中的元件，它的形狀與實際的元件不一定相似，甚至完全不一樣。但是它一般都表示出了元件的特點，而且引腳的數目都和實際元件保持一致。 連線表示的是實際電路中的導線，在原理圖中雖然是一根線，但在常用的印刷電路板中往往不是線而是各種形狀的銅箔塊，就像收音機原理圖中的許多連線在印刷電路板圖中并不一定都是線形的，也可以是一定形狀的銅膜。 結點表示幾個元件引腳或幾條導線之間相互的連接關系。所有和結點相連的元件引腳、導線，不論數目多少，都是導通的。 注釋在電路圖中是十分重要的，電路圖中所有的文字都可以歸入注釋—類。細看以上各圖就會發現，在電路圖的各個地方都有注釋存在，它們被用來說明元件的型號、名稱等等。
電子設備中有各種各樣的圖。能夠說明它們工作原理的是電原理圖，簡稱電路圖。電路圖有兩種，一種是說明模擬電子電路工作原理的。它用各種圖形符號表示電阻器、電容器、開關、晶體管等實物，用線條把元器件和單元電路按工作原理的關系連接起來。這種圖長期以來就一直被叫做電路圖。另一種是說明數字電子電路工作原理的。它用各種圖形符號表示門、觸發器和各種邏輯部件，用線條把它們按邏輯關系連接起來，它是用來說明各個邏輯單元之間的邏輯關系和整機的邏輯功能的。為了和模擬電路的電路圖區別開來，就把這種圖叫做邏輯電路圖，簡稱邏輯圖。除了這兩種圖外，常用的還有方框圖。它用一個框表示電路的一部分，它能簡潔明了地說明電路各部分的關系和整機的工作原理。
AAT 電源自動投入裝置
AC 交流電
DC 直流電
FU 熔斷器
G 發電機
M 電動機
HG 綠燈
HR 紅燈
HW 白燈
HP 光字牌
K 繼電器
KA（NZ） 電流繼電器（負序零序）
KD 差動繼電器
KF 閃光繼電器
KH 熱繼電器
KM 中間繼電器
KOF 出口中間繼電器
KS 信號繼電器
KT 時間繼電器
KV（NZ） 電壓繼電器（負序零序）
KP 極化繼電器
KR 干簧繼電器
KI 阻抗繼電器
KW（NZ） 功率方向繼電器（負序零序）
KM 接觸器
KA 瞬時繼電器 ； 瞬時有或無繼電器；交流繼電器
KV電壓繼電器
L 線路
QF 斷路器
QS 隔離開關
T 變壓器
TA 電流互感器
TV 電壓互感器
W 直流母線
YC 合閘線圈
YT 跳閘線圈
PQS 有功無功視在功率
EUI 電動勢電壓電流
SE 實驗按鈕
SR 復歸按鈕
f 頻率
Q——電路的開關器件
FU——熔斷器
FR——熱繼電器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關
Q——電路的開關器件
FU——熔斷器
KM——接觸器
KA——1、瞬時接觸繼電器 2、瞬時 有或無繼電器 3、交流繼電器
KT——延時 有或無繼電器
SB——按鈕開關
SA 轉換開關
電流表 PA
電壓表 PV
有功電度表 PJ
無功電度表 PJR
頻率表 PF
相位表 PPA
最大需量表（負荷監控儀） PM
功率因數表 PPF
有功功率表 PW
無功功率表 PR
無功電流表 PAR
聲信號 HA
光信號 HS
指示燈 HL
紅色燈 HR
綠色燈 HG
黃色燈 HY
藍色燈 HB
白色燈 HW
連接片 XB
插頭 XP
插座 XS
端子板 XT
電線電纜母線 W
直流母線 WB
插接式（饋電）母線 WIB
電力分支線 WP
照明分支線 WL
應急照明分支線 WE
電力干線 WPM
照明干線 WLM
應急照明干線 WEM
滑觸線 WT
合閘小母線 WCL
控制小母線 WC
信號小母線 WS
閃光小母線 WF
事故音響小母線 WFS
預報音響小母線 WPS
電壓小母線 WV
事故照明小母線 WELM
避雷器 F
熔斷器 FU
快速熔斷器 FTF
跌落式熔斷器 FF
限壓保護器件 FV
電容器 C
電力電容器 CE
正轉按鈕 SBF
反轉按鈕 SBR
停止按鈕 SBS
緊急按鈕 SBE
試驗按鈕 SBT
復位按鈕 SR
限位開關 SQ
接近開關 SQP
手動控制開關 SH
時間控制開關 SK
液位控制開關 SL
濕度控制開關 SM
壓力控制開關 SP
速度控制開關 SS
溫度控制開關輔助開關 ST
電壓表切換開關 SV
電流表切換開關 SA
整流器 U
可控硅整流器 UR
控制電路有電源的整流器 VC
變頻器 UF
變流器 UC
逆變器 UI
電動機 M
異步電動機 MA
同步電動機 MS
直流電動機 MD
繞線轉子感應電動機 MW
鼠籠型電動機 MC
電動閥 YM
電磁閥 YV
防火閥 YF
排煙閥 YS
電磁鎖 YL
跳閘線圈 YT
合閘線圈 YC
氣動執行器 YPAYA
電動執行器 YE
發熱器件（電加熱） FH
照明燈（發光器件） EL
空氣調節器 EV
電加熱器加熱元件 EE
感應線圈電抗器 L
勵磁線圈 LF
消弧線圈 LA
濾波電容器 LL
電阻器變阻器 R
電位器 RP
熱敏電阻 RT
光敏電阻 RL
壓敏電阻 RPS
接地電阻 RG
放電電阻 RD
啟動變阻器 RS
頻敏變阻器 RF
限流電阻器 RC
光電池?zé)犭妭鞲衅?B
壓力變換器 BP
溫度變換器 BT
速度變換器 BV
時間測量傳感器 BT1BK
液位測量傳感器 BL
溫度測量傳感器 BHB
