電子產品中常見到的三端穩壓集成電路有正電壓輸出的78××系列和負電壓輸出的79××系列。故名思義,三端IC是指這種穩壓用的集成電路只有三條引腳輸出,分別是輸入端、接地端和輸出端。它的樣子象是普通的三極管,TO-220的標準封裝,也有9013樣子的TO-92封裝。

一、78/79系列工作原理

用78/79系列三端穩壓IC來組成穩壓電源所需的外圍元件極少,電路內部還有過流、過熱及調整管的保護電路,使用起來可靠、方便,而且價格便宜。該系列集成穩壓IC型號中的78或79后面的數字代表該三端集成穩壓電路的輸出電壓,如7806表示輸出電壓為正6V,7909表示輸出電壓為負9V。

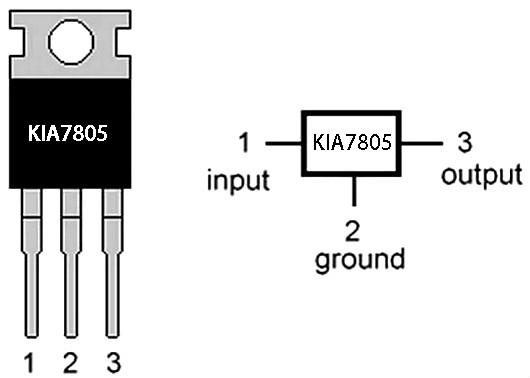

三端穩壓芯片

78/79系列三端穩壓IC有很多電子廠家生產,80年代就有了,通常前綴為生產廠家的代號,如TA7805是東芝的產品,AN7909是松下的產品。


有時在數字78或79后面還有一個M或L,如78M12或79L24,用來區別輸出電流和封裝形式等,其中78L調系列的最大輸出電流為100mA,78M系列最大輸出電流為1A,78系列最大輸出電流為1.5A。它的封裝也有多種,詳見圖。塑料封裝的穩壓電路具有安裝容易、價格低廉等優點,因此用得比較多。79系列除了輸出電壓為負。引出腳排列不同以外,命名方法、外形等均與78系列的相同。


因為三端固定集成穩壓電路的使用方便,電子制作中經常采用,可以用來改裝分立元件的穩壓電源,也經常用作電子設備的工作電源。


注意三端集成穩壓電路的輸入、輸出和接地端絕不能接錯,不然容易燒壞。一般三端集成穩壓電路的最小輸入、輸出電壓差約為2V,否則不能輸出穩定的電壓,一般應使電壓差保持在4-5V,即經變壓器變壓,二極管整流,電容器濾波后的電壓應比穩壓值高一些。


在實際應用中,應在三端集成穩壓電路上安裝足夠大的散熱器(當然小功率的條件下不用)。當穩壓管溫度過高時,穩壓性能將變差,甚至損壞。


當制作中需要一個能輸出1.5A以上電流的穩壓電源,通常采用幾塊三端穩壓電路并聯起來,使其最大輸出電流為N個1.5A,但應用時需注意:并聯使用的集成穩壓電路應采用同一廠家、同一批號的產品,以保證參數的一致。另外在輸出電流上留有一定的余量,以避免個別集成穩壓電路失效時導致其他電路的連鎖燒毀。


在78**、79**系列三端穩壓器中最常應用的是TO-220和TO-202兩種封裝。這兩種封裝的圖形以及引腳序號、引腳功能如附圖所示。

三端穩壓芯片

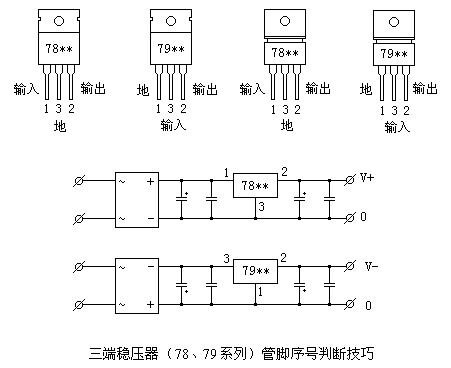

圖中的引腳號標注方法是按照引腳電位從高到底的順序標注的。這樣標注便于記憶。引腳①為最高電位,③腳為最低電位,②腳居中。從圖中可以看出,不論正壓還是負壓,②腳均為輸出端。對于78**正壓系列,輸入是最高電位,自然是①腳,地端為最低電位,即③腳,如附圖所示。對與79**負壓系列,輸入為最低電位,自然是③腳,而地端為最高電位,即①腳,如附圖所示。


此外,還應注意,散熱片總是和最低電位的第③腳相連。這樣在78**系列中,散熱片和地相連接,而在79**系列中,散熱片卻和輸入端相連接.


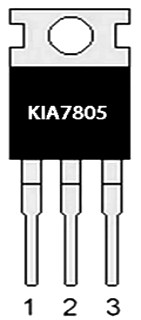

三端穩壓芯片


、三端穩壓芯片型號

型號 穩壓(V 最大輸出電流 封裝
KIA7805 30 5.2 TO-220
KIA78L05 30 5.2 TO-92、SOT-89
KIA78L05FS 30 5.17 SOT-89
KIA78L06 30 6.24 TO-92、SOT-89
KIA78L08 30 8.32 TO-92、SOT-89
KIA78L09 30 9.36 TO-92、SOT-89
KIA78L10 30 10.4 TO-92、SOT-89
KIA78L12 35 12.48 TO-92、SOT-89
KIA78L15 35 15.6 TO-92、SOT-89
KIA78L18 35 18.72 TO-92、SOT-89
KIA78L24 40 24.96 TO-92、SOT-89
KIA79L05 -35 -5.2 TO-92、SOT-89
KIA79L06 -35 -6.24 TO-92、SOT-89
KIA79L08 -35 -8.32 TO-92、SOT-89
KIA79L09 -35 -9.36 TO-92、SOT-89
KIA79L10 -35 -10.4 TO-92、SOT-89
KIA79L12 -35 -12.48 TO-92、SOT-89
KIA79L15 -35 -15.6 TO-92、SOT-89
KIA79L18 -35 -18.72 TO-92、SOT-89
KIA79L24 -40 -24.96 TO-92、SOT-89
KIA79L24 -40 -24 TO-92、SOT-89
KIA1117-ADJ 12 -1.25 SOT223
KIA1117-1.8 12 1.836 SOT223
KIA1117-2.5 12 2.55

SOT223

KIA1117-3.3 12 3.366 SOT223
KIA113 12 3.33 SOT-89
KIA431 36 350 TO-92、SOT23
