sot23封裝mos管型號大全-sot23封裝的引腳順序排列定義-KIA MOS管
信息來源：本站 日期：2018-06-06
SOT-23
N-CHANNEL
| Part Number | ID (A) | BVDSS （V） | RDS（ON）（Ω） |
| KIA2300 | 6 | 20 | 0.03 |
| KIA2302 | 3 | 20 | 0.065 |
| KIA2304 | 2.5 | 30 | 0.055 |
| KIA2306 | 3.5 | 30 |
0.057 |
| KIA2312 | 5 | 20 | 0.031 |
| KIA3400 | 4.8 | 30 | 0.035 |
| KIA3402 | 4 | 20 | 0.07 |
| KIA3414 | 4.2 | 20 | 0.05 |
| KIA8205 | 4 | 20 | 0.03 |
SOT-23
P-CHANNEL
| Part Number | ID（A） | BVDSS（V） | RDS (ON） （Ω） |
| KIA2301 | -2.8 | -20 | 0.12 |
| KIA2305 | -3.5 | -20 | 0.055 |
| KIA3401 | -4 | -30 | 0.06 |
| KIA3407 | -4.1 | -30 | 0.06 |
| KIA3409 | -2.6 | -30 | 0.13 |
| KIA3415 | -4 | -16 | 0.045 |
| KIA3423 | -2 | -20 | 0.092 |
|

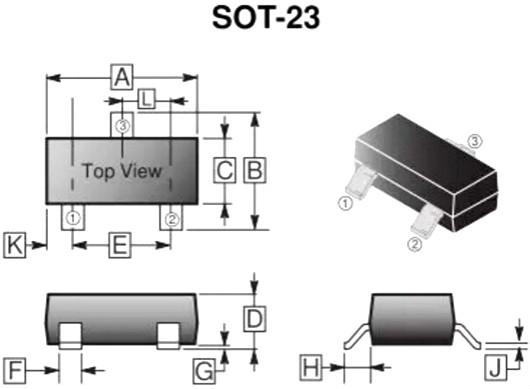

REF |
Millimeter |
REF |
Millimeter |
||
|
Min |
Max |
Min |
Max |
||
|
A |
2.70 |
3.04 |
G |
- |
0.18 |
|
B |
2.10 |
2.80 |
H |
0.40 |
|
|
C |
1.20 |
1.60 |
J |
0.80 |
|
|
D |
0.89 |
1.40 |
K |
0.6 REF |
|
|
E |
1.78 |
2.04 |
L |
0.85 |
1.15 |
|
F |
0.30 |
0.50 |
|
|
|
