LED節能燈電路圖(六款LED節能燈設計圖）實物篇 KIA MOS管
信息來源：本站 日期：2018-05-07

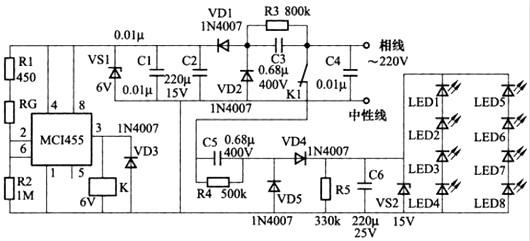

如下圖所示為一款光控LED節能燈的電路，220V交流電經過C3降壓、R3泄流，VD1、VD整流，C2、C1濾波得到平滑的直流電，穩壓二極管VS1把電壓穩定在6V，給集成電路MCI455供電，并經Rl、R2給光敏電阻RG供電。白天，光敏電阻RG在光照下阻值很小，MCI455的2腳和6腳輸入高電平，3腳輸出低電平，繼電器K不吸合，K1觸點不接通，220V電壓沒有加到電容C5上，所以LED燈不亮。晚上，光敏電阻RG無光照電阻值很大，MCI455的2腳和6腳為低電平，3腳輸出高電平，繼電器K吸合，K1觸點接通，C5得到電壓后降壓，R4泄流確保安全，VD4、VD5整流，C6濾波，VS2將直流電壓穩定在15V左右，將8只白光LED點亮。電容C4起濾波作用，防止干擾家用電器，R5是C6的放電電阻。
電路的光敏電阻可使LED燈在白天自動熄滅，夜間自動點亮，并且電路具有功耗小、節能的特點。

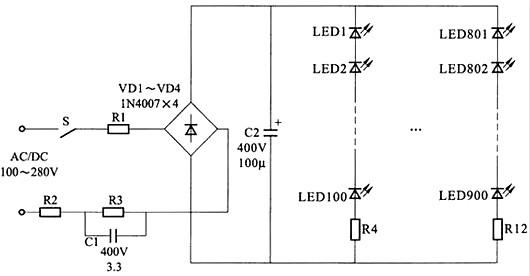

如下圖所示的是一款大功率LED平板燈的電路圖，該燈使用220V電源供電。220V交流電經過C1降壓電容降壓后，經過全橋整流，再通過C2濾波后，經限流電阻R4給串聯的100個LED燈提供恒流電源。R5~R12的作用與R4相同。
該電路由9組LED并聯組成，每一組100個LED串聯，其中R1時保護電阻，R2是限流電阻，R3是電容的泄放電阻，防止電壓升高、溫度升高、LED的電流增大。C2時濾波電容，同時用來防止開燈時的沖擊電流對LED的損傷。C1采用耐壓在400V以上的滌綸電容或CBB電容，C2采用耐壓400V以上的電解電容。
如下圖所示為一款使用電動車48V電瓶供電的LED照明燈電路，由三個LED串聯一個3.9k的限流電阻為一組，三組并聯組成?？僧斪鲭妱榆噭x車尾燈，電路簡單實用。

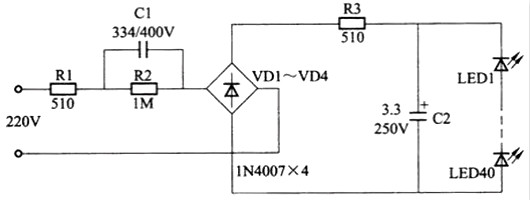

LED燈杯電路：如下圖所示，該燈使用220V電源供電，220V交流電經過C1降壓電容降壓后，再經過全橋整流，通過C2濾波，最后經過限流電阻R3給串聯的40個LED提供恒流電源。LED的額定電流為20mA，R1是保護電阻，R2是電容C1的釋放電阻，R3是限流電阻，以防止電壓升高、溫度升高、LED的電流增大，C2用來保護LED免受開燈時的沖擊電流的損害。
該電路使小功率燈杯最實用的電路，可以方便地裝在空間較小的燈杯里，目前已廣泛的應用，具有電源功率小、體積小、經濟實用的優點

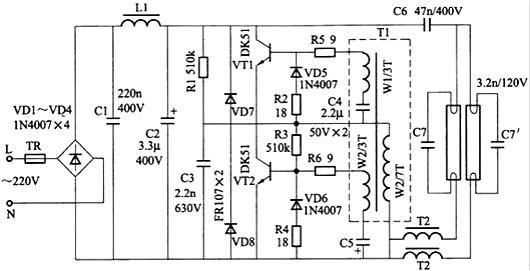

如下圖所示為一款雙燈管節能燈電路，220V交流電經過保險管電阻TR后加到整流橋VD1~VD4整流，由電容C1、C2和電感L1組成π型濾波電路，即可防止節能燈工作時產生高次諧波對家用視聽電器設備的干擾，又可以進一步減小輸出直流電壓的交流紋波，以利于后級電路工作。
經濾波后輸出約300V直流電壓加到功率管VT1、VT2上，由VT1、VT2、C4、C5和脈沖變壓器T1 (繞組Wl、W2、W3)組成高頻振蕩電路，由自感變壓器T2、C7 (T2’、C7′)和燈管組成串聯諧振及照明電路。 Rl、C3組成起動電路，剛接通電源時，300V直流電壓經R1對C3充電，當C3充電電壓過到一定值時經R3加到VT2的基極，VT2觸發導通，然后通過脈沖變壓器T1各繞組感應耦合，觸發VT1和VT2輪流導通與截止，電路進入振蕩狀態，產生近似矩形波的輸出脈沖。該脈沖電壓經T2、C7(T2’、C7′)產生振蕩，在雙燈管兩端獲得足夠的起輝電壓而點燃發光。當燈管點亮后，由于T2和TT的自感作用，使燈管電流恒定，這樣既減小燈管的頻閃，又起到限流保護作用，確保節能燈安全工作。電阻R5、R6起限制VT1、VT2基極過電流的作用。電阻R2、R4和二極管VD5、VD6串聯組成VT1、VT2的B – E結反壓保護電路。電容C6起隔直作用，防止直流高壓進入燈管而燒壞燈絲。
由于該節能燈電路設置了多重保護，具有提高節能燈的可靠性，延長燈管使用壽命的特點。

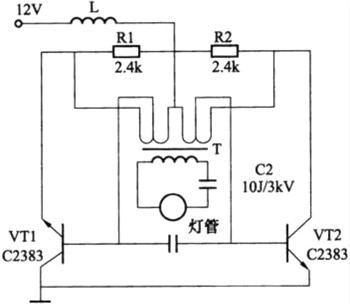

如下圖所示是一款12V低壓節能燈電路，電流約2A，燈管的啟動電壓時經過12V電源接通后，由三極管VT1、VT2、C1和變壓器T組成的震蕩電路產生幾十千赫茲高頻交流電，并經過升壓變壓器T升壓后產生的。
此電路中熒光燈的頻率很高，并且震蕩晶體管VT1、VT2、變壓器T都不發熱，功率因數較高，特別適合用于移動照明或長時間應急照明。供電電源也可以是任何一種10~14V直流電源，如用汽車的12V電瓶供電等。
此電路具有簡單實用，發光效率高的特點，實用普通國產螺旋節能燈管即可。
新一代照明光源：電子節能燈和LED節能燈
隨著電子技術的發展，電子鎮流器以及去油節能、無頻閃、無噪音、功率因數高、能延長燈管壽命等優點，而逐步取代電感鎮流器。以電子鎮流器配合熒光燈管的高效節能燈，正走進全家萬戶。他不僅適用于各種普通照明場合，如家庭室內、陽臺、走到、樓梯通道等各種公共場所照明，而且適用于戶外燈箱、廣告牌、展示櫥窗照明燈。
LED光源相比節能熒光燈和白熾燈在性能上具有很大的優勢，它耗能少，使用壽命長，安全環保，光源穩定性好，無頻閃、保護眼睛、無噪音、啟動快、色彩豐富燈優點。因此，LED燈還將逐步取代熒光燈、白熾燈成為下一代綠色照明光源。LED時英文Light Emitting Diode（發光二極管）的縮寫，是由半導體材料做成的，當兩端加正向電壓時，電流從LED陽極流向陰極，半導體晶體就發出從紫外到紅外不同顏色的光線，光的強弱與電流有關。采用發光二極管制成的LED燈有好多種，有LED照明燈、LED燈杯、LED平板燈等。
