解析三端穩壓器-詳細介紹三端穩壓管應用范圍-KIA MOS管

信息來源:本站 日期:2018-03-01

分享到:

三端穩壓器結構:

L7805三端穩壓器由恒流源、放大電路、調整管三部分組成。

L7805三端穩壓器當輸入電壓變動時,輸出電壓保持不變。L7805三端穩壓器的1腳為輸入端;2腳為公共端(接地負極端),3腳為輸出端(輸出VDD+5V直流電壓)

常用的三端穩壓器,一般使用的是TO-220封裝,能提供DC5V的輸出電壓,應用范圍廣,內含過流和過載保護電路。帶散熱片時能持續提供1A的電流,如果使用外圍器件,它還能提供不通的電壓和電流。


7805是常用的三端穩壓器件,顧名思義05就是輸出電壓為5v,還可以微調,7805輸出波紋很小。

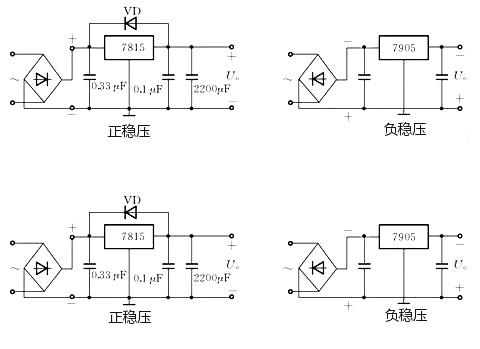

(1) 集成三端穩壓器根據穩定電壓的正、負極性分為78×××,79×××系列。附圖給出了正、負穩壓的典型電路。

〈正、負穩壓7805電路〉

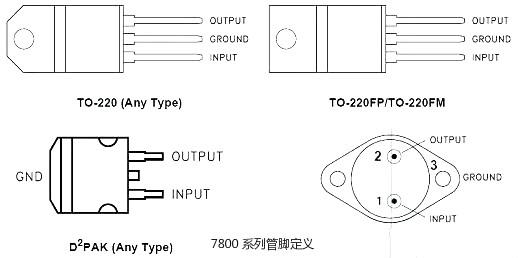

(2) 三端穩壓器的型號規格和管腳分布。


例如:78M05三端穩壓器可輸出+5 V、0.5 A的穩定電壓;7912三端穩壓器可輸出 12V、1A的穩定電壓。

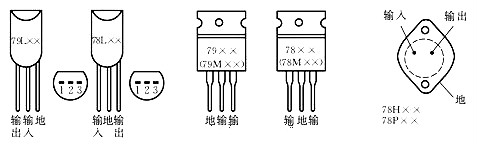

(3) 外形及管腳分布,如附圖1-25所示。

由7805,7905,7812組成的特殊的線性穩壓電源

如圖所示為一種特殊的電源電路。該電路雖然簡單,但可以從兩個相同的次級繞組中產生出三組直流電壓:+5V、-5V和+12V。其特點是:D2、D3跨接在E2、E3這兩組交流電源之間,起著全波整流的作用。
