逆變器是一種把直流電能(電池、蓄電瓶)轉變成交流電(普通為220伏50HZ正弦波或方波)的安裝。我們常見的應急電源，普通是把直流電瓶逆變成220V交流的。簡單來講，逆變器就是一種將直流電轉化為交流電的安裝。
不論是在偏僻家村，或是野外需求或是停電應急，逆變器都是一個十分不錯的選擇。比擬常見的是機房會用到的UPS電源，在忽然停電時，UPS可將蓄電池里的直流電逆變?yōu)榻涣鞴┯?jì)算機運用，從而避免因忽然斷電而招致的數據喪失問題。
本文將引見兩種比擬簡單的逆變器電路圖。并附以簡單的逆變器電路圖闡明，有興味的朋友能夠研討下，自已入手做一個逆變器也的確是一件十分有成就感的事。以一就是一張較常見的逆變器電路圖。

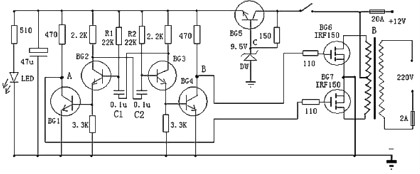

以上是一款較為容易制造的逆變器電路圖，能夠?qū)?2V直流電源電壓逆變?yōu)?20V市電電壓，電路由BG2和BG3組成的多諧振蕩器推進，再經過BG1和BG4驅動，來控制BG6和BG7工作。其中振蕩電路由BG5與DW組的穩壓電源供電，這樣能夠使輸出頻率比擬穩定。在制造時，變壓器可選有常用雙12V輸出的市電變壓器。可依據需求，選擇恰當?shù)?2V蓄電池容量。

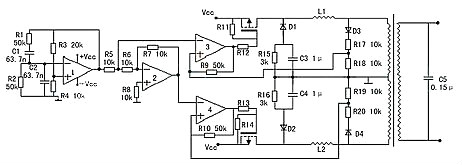

以下是一款高效率的正弦波逆變器電器圖，該電路用12V電池供電。先用一片倍壓模塊倍壓為運放供電?？蛇x取ICL7660或MAX1044。運放1產生50Hz正弦波作為基準信號。運放2作為反相器。運放3和運放4作為遲滯比擬器。其實運放3和開關管1構成的是比例開關電源。運放4和開關管2也同樣。它的開關頻率不穩定。在運放1輸出信號為正相時，運放3和開關管工作。這時運放2輸出的是負相。這時運放4的正輸入端的電位(恒為0)總比負輸入端的電位高，所以運放4輸出恒為1，開關管關閉。在運放1輸出為負相時，則相反。這就完成了兩開關管交替工作。
當基準信號比檢測信號，也即是運放3或4的負輸入端的信號比正輸入端的信號高一微小值時，比擬器輸出0，開關管開，隨之檢測信號疾速進步，當檢測信號比基準信號高一微小值時，比擬器輸出1，開關管關。這里要留意的是，在電路翻轉時比擬器有個正反應過程，這是遲滯比擬器的特性。比方說在基準信號比檢測信號低的前提下，隨著它們的差值不時地靠近，在它們相等的霎時，基準信號馬上比檢測信號高出一定值。這個“一定值”影響開關頻率。它越大頻率越低。這里選它為0.1~0.2V。
C3，C4的作用是為了讓頻率較高的開關續流電流經過，而對頻率較低的50Hz信號產生較大的阻抗。C5由公式：50=算出。L普通為70H，制造時最好測一下。這樣C為0.15μ左右。R4與R3的比值要嚴厲等于0.5，大了波形失真明顯，小了不能起振，但是寧可大一些，不可小。開關管的最大電流為：I==25A。
現有的逆變器，有方波輸出和正弦波輸出兩種。方波輸出的逆變器效率高，關于采用正弦波電源設計的電器來說，除少數電器不適用外大多數電器都可適用，正弦波輸出的逆變器就沒有這方面的缺陷，卻存在效率低的缺陷，如何選擇這就需求依據本人的需求了。
