單相交流調壓電路主要通過改變交流電壓的相位或波形來調節輸出電壓，主要分為相控調壓電路和斬控調壓電路。

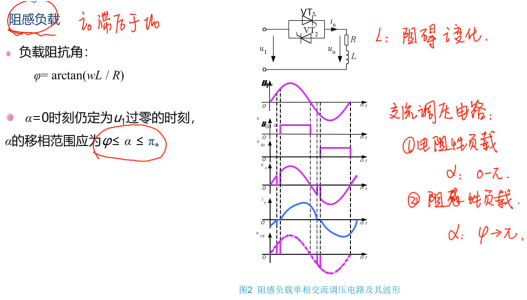

相控調壓電路利用可控硅（SCR,Silicon Controlled Rectifier)來調節輸出電壓的相位。它通過控制可控硅的導通角，調節電壓波形的有效值，從而實現調壓。
相控調壓電路的主要特點
工作原理：當輸入交流電經過整流后，可控硅根據觸發信號的不同，在不同的相位點導通，使電壓的輸出波形發生變化。通過改變可控硅的導通角，可以調節輸出電壓的平均值。導通角越大，輸出電壓越高；導通角越小，輸出電壓越低。
應用：相控調壓電路常用于燈光調節、電爐溫度控制、電機調速等。
優點：電路簡單，調節范圍廣，效率較高。
缺點：會產生電磁干擾（EMI），輸出波形畸變較大。
斬控調壓電路通過改變交流電的部分周期來調節輸出電壓。主要有半波斬控和全波斬控兩種方式。
半波斬控：利用一個可控硅，只對交流波形的正半周或負半周進行控制。通過調整導通和關斷時刻，可以改變輸出電壓的有效值。
全波斬控：利用兩個可控硅分別控制正、負半周，實現對整個交流波形的調控。通過調整導通時間和導通周期，可以更精確地控制輸出電壓。
工作原理：通過快速開關控制交流電流的部分周期，通過改變導通時間的比例來調節電壓的輸出。
應用：主要用于要求較高的負載調壓，如調光、加熱器控制等。
優點：輸出電壓波形更接近于正弦波，干擾較小。
缺點：電路較為復雜，需要高頻開關元件。
