長按開關機電路,單鍵開關機電路圖分享-KIA MOS管

長按開關機電路

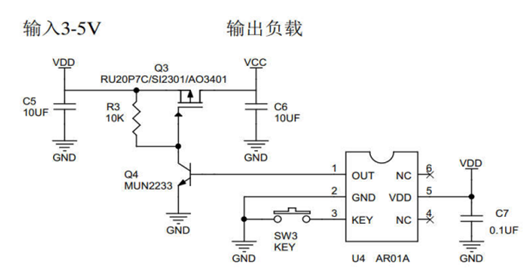

3-5V開關機參考電路：

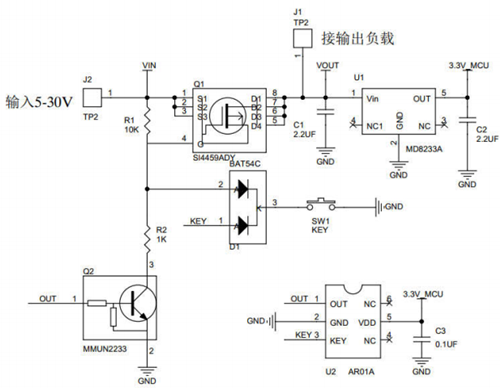

5-30V開關機參考電路：

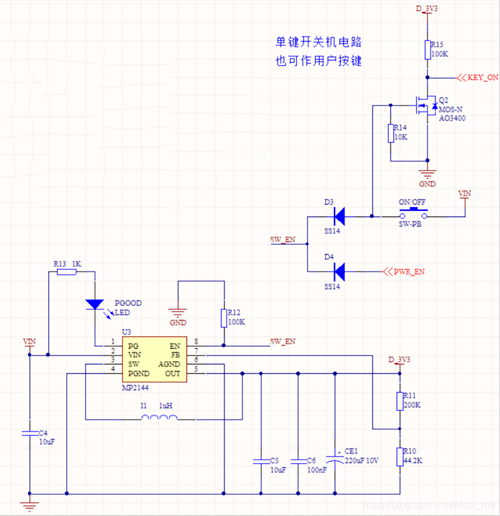

單鍵開關機電路

想要實現長按開機、長按關機、輕觸開關鎖屏等功能，電路需要使用：

1）帶有EN使能引腳的電源芯片，如圖中的MP2144，用于將VIN降壓到3.3V，給單片機及整個系統供電。

2)單片機的兩個I/O,KEY_ON與PWR_EN。其中KEY_ON配置為輸入引腳，PWR_EN配置為推挽輸出。

3）兩個二極管D3、D4，其作用相當于或門，只要有一端輸入為高電平，SWEN都會為高電平，反之就會被R12將輸出拉低。而只要SW_EN為高電平，MP2144就會為系統持續供電。

4)MOS管Q2，用于將按鍵電平VIN，轉換為單片機的電壓軌3.3V，防止VIN燒毀單片機的I/O。單片機讀取KEY_ON引腳的電平，就可以得到按鍵狀態。Q2可以用三極管代替，但三極管的關斷漏電流要比MOS高得多得多，會使待機功耗增加。（VIN為電池電源，當SW-PB按下后，D3導通，SW_EN電平為高，MP2144工作，會輸出3.3V電源給單片機供電，使系統工作。）

按鍵開機過程：

1.剛剛上電時，MP2144的EN為低電平，不會有電源輸出，系統處于關機狀態。此時電路回路中僅有MP2144的關斷電流，為0.1uA，有效保護電池電量。

2.VIN為電池電源，當SW-PB按下后，D3導通，SW_EN電平為高，MP2144工作。MP2144會輸出3.3V電源給單片機供電，使系統工作。

3.單片機上電后，程序?qū)EY_ON引腳設置為輸入，PWR_EN設置為初始狀態為0的推挽輸出。持續檢測KEY_ON引腳電平。由于用戶當時的手還在按著開關，SW-PB的狀態為按下，于是Q2導通，KEY_ON被拉低為低電平。

4.如果檢測到KEY_ON為低電平的時間不超過XS，由于PWR_EN的輸出為0，當按鍵松開的瞬間，SW_EN就會變?yōu)榈碗娖?，整個系統立即掉電，僅保持著MP2144的0.1uA的關斷電流。

5.如果檢測到KEY_ON引腳持續xS時間均為低電平，且此時系統狀態為關機，則判斷用戶正在執行長按開機動作。單片機會執行開機過程：將PWR_EN設置輸出高電平，系統持續供電，之后單片機正式初始化其他外設并運行系統。開機過程完畢。

兩個二極管D3、D4的作用相當于或門，只要有一端輸入為高電平，SW_EN都會為高電平。而只要SW_EN為高電平，MP2144就會為系統持續供電。（MCU控制PWR_EN輸出高電平，SW_EN就會為高電平，MP2144就會一直給單片機供電。即使松開按鍵，整個系統依舊可以保持正常供電。除非單片機主動將PWR_EN引腳設置為低電平，系統才會掉電。且系統一旦掉電，關機電流僅為MP2144的關斷電流-0.1uA。想要系統重新上電，只有長按開機按鍵這一種方式。）
