開關變壓器損耗,開關變壓器損耗計算-KIA MOS管
信息來源：本站 日期：2025-02-13
磁滯損耗
磁滯損耗與繞組的匝數和驅動方法有關。它取決于每個工作周期中B-H曲線內掃過的面積。掃過的面積越大，磁滯損耗就越大。磁滯損耗與工作頻率和最大工作磁通密度的平方成正比。處理磁滯損耗的方法包括選擇合適的磁心材料、降低最大工作磁通密度等。
渦流損耗
渦流損耗發生在變壓器工作時，磁芯中有磁力線穿過，在與磁力線垂直的平面上會產生感應電流，這些電流形成閉合回路，導致磁芯發熱和能量損耗。渦流損耗比磁滯損耗小，但隨著工作頻率的增加而迅速增加。渦流損耗與工作頻率的平方成正比。
銅損
銅損主要是由于變壓器線圈的電阻引起的，包括直流電阻損耗和集膚效應電阻損耗。直流電阻損耗由繞組導線的電阻與流過的電流有效值的平方?jīng)Q定，而集膚效應是由于在強交流電磁場作用下，導線中心的電流被“面向”表面流動，導致電阻增加。減少銅損的方法包括使用更低電阻率的導線、減少匝數等。
減少銅損
1、選用更低的電流密度;
2、減少匝數，但會增加磁心的磁通密度而增加鐵損，當銅損明顯高于鐵損時使用，慎用;
3、改變變壓器工藝以減少繞組交流電阻。方法有主要有減小銅線直徑（不能減少總截面積），增加初次級相鄰面（會增加初次級分布電容），減小初次級距離（會增加初次級分布電容），線圈疏饒等;
4、改變電路工作參數以減少交流電阻，比如降低開關頻率，但是會增加磁心的磁通密度而增加鐵損，當銅損明顯高于鐵損時使用，慎用;
5、使用更低電阻率的導線。
減少鐵損
1、改用功耗參數更優秀的磁心材料，比如使用TDK的PC50材料替代PC40材料;
2、降低磁通密度，但會增加線圈匝數而導致銅損增大，慎用;
3、改變電路參數，比如降低開關頻率，但會同時增加磁通密度，慎用，必要時配合繞組匝數調整;
4、合理熱設計，利用磁心材料溫度與損耗曲線中的谷值。
綜合方法
1、根據各自散熱條件，合理分配銅損鐵損比例;
2、合理設計磁心的磁通密度和工作頻率，使磁心工作于最佳的FB組合狀態。

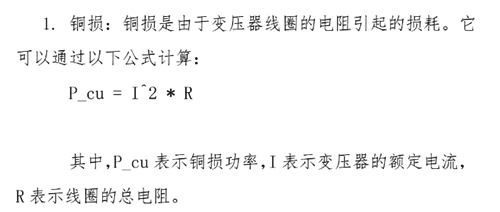

開關變壓器的損耗主要包括銅損和鐵損。銅損是由于變壓器線圈的電阻引起的損耗，

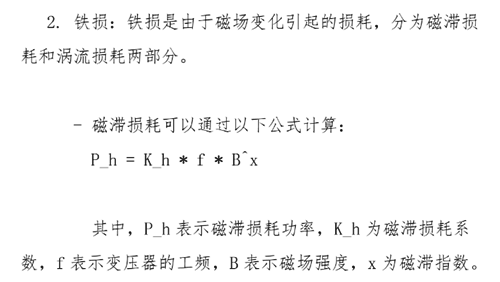

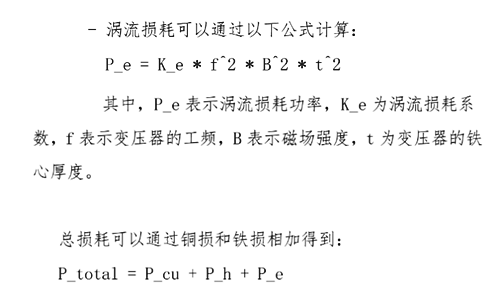

鐵損是由于磁場變化引起的損耗，分為磁滯損耗和渦流損耗兩部分：
