雙向mos管,雙向mos管開關電路有兩種法-(非常實用)

信息來源:本站 日期:2017-11-01

分享到:

而本文主要闡述利用MOS管搭建的低成本方案,實現電平的雙向轉換(本文給大家提供兩個方式辦法)


第一種方式:

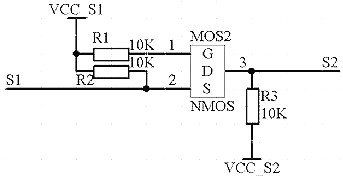

當你運用3.3V的單片機的時候,電平轉換就在所難免了,經常會遇到3.3轉5V或者5V轉3.3V的狀況,這里引見一個簡單的電路,它能夠完成兩個電平的互相轉換(注意是,雙向的,不是單向的!).電路非常簡單,僅由3個電阻加一個MOS管構成,電路圖如下:

雙向mos管


上圖中,S1,S2為兩個信號端,VCC_S1和VCC_S2為這兩個信號的高電平電壓.

另外限制條件為:

1,VCC_S1<=VCC_S2.

2,S1的低電平門限大于0.7V左右(視NMOS內的二極管壓降而定)

3,Vgs<=VCC_S1.

4,Vds<=VCC_S2

關于3.3V和5V/12V等電路的互相轉換,NMOS管選擇AP2306即可.原理比擬簡單,大家自行剖析吧!此電路我已在多處應用,效果很好.

雙向mos管

電路闡明如下:

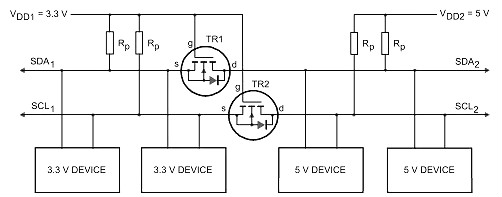

電平轉換器的操作

在電平轉換器的操作中要思索下面的三種狀態:

1)沒有器件下拉總線線路。

“低電壓”局部的總線線路經過上拉電阻Rp 上拉至3.3V。 MOSFET 管的門極和源極都是3.3V, 所以它的VGS 低于閥值電壓,MOSFET 管不導通。這就允許“高電壓”局部的總線線路經過它的上拉電阻Rp 拉到5V。 此時兩局部的總線線路都是高電平,只是電壓電平不同。


2)一個3.3V 器件下拉總線線路到低電平。

MOSFET 管的源極也變成低電平,而門極是3.3V。 VGS上升高于閥值,MOSFET 管開端導通。然后“高電壓”局部的總線線路經過導通的MOSFET管被3.3V 器件下拉到低電平。此時,兩局部的總線線路都是低電平,而且電壓電平相同。


3)一個5V 的器件下拉總線線路到低電平。

MOSFET 管的漏極基底二極管“低電壓”局部被下拉直到VGS 超越閥值,MOSFET 管開端導通?!暗碗妷骸本植康目偩€線路經過導通的MOSFET 管被5V 的器件進一步下拉到低電平。此時,兩局部的總線線路都是低電平,而且電壓電平相同。


這三種狀態顯現了邏輯電平在總線系統的兩個方向上傳輸,與驅動的局部無關。狀態1 執行了電平轉換功用。狀態2 和3 依照I2C 總線標準的請求在兩局部的總線線路之間完成“線與”的功用。

除了3.3V VDD1 和5V VDD2 的電源電壓外,還能夠是例如:2V VDD1 和10V VDD2。 在正常操作中,VDD2必需等于或高于VDD1( 在開關電源時允許VDD2 低于VDD1)


第二種方式:


主要闡述利用MOS管搭建的低成本方案,實現電平的雙向轉換,具體電路如下圖示:

雙向mos管

以下分析其工作原理,因SCL與SDA兩條支路工作原理一致,故選取其中一條支路進行分析,如下分三種情況進行討論:

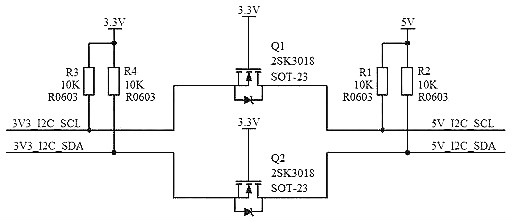

1)空閑狀態:

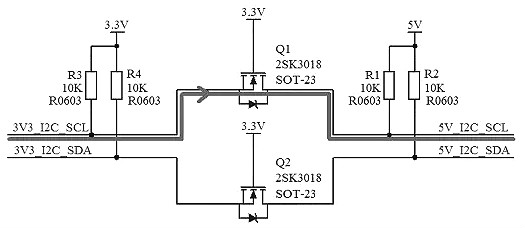

雙向mos管

則有:


3V3 12C SCL MOS管 體二極管 5V 12C SDA
空閑狀態 3.3V OFF 反向載止 5V

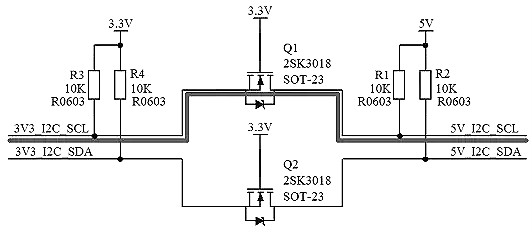

2)3.3V轉5V:

雙向mos管

則有:


3V3 12C SCL MOS管 體二極管

5V 12V SDA

3.3V轉5V

3.3V

OV

OFF

ON

反向載止

正向?qū)?

3.3V

OV

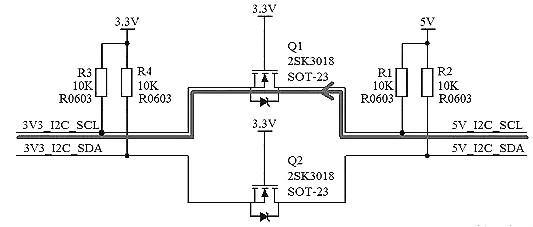

3)5V轉3.3V:

雙向mos管

則有:


5V 12C SCL 體二極管 MOS管 3V3 12C SCL
5V轉3.3V

5V

OV

反向載止

正向?qū)?

OFF

先OFF后ON

3.3V

OV

注:

因MOS管都存在開關速度問題,故此種形式的電平轉換電路速度不能過高,一般控制在1MHz以內;而對于標準模式100kbit/s 或快速模式400kbit/s的 I2C 總線,該電平轉換電路不存在任何限制問題。
