CMOS電路的輸入阻抗高有利于并行連接多個器件?

信息來源:本站 日期:2017-08-30

分享到:

輸入阻抗高

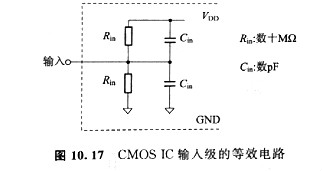

由于柵氧化膜與硅襯底絕緣,所以CMOS的輸入具有十分高的輸入阻抗。實踐的CMOS器件中,輸入級裝備有維護電路(維護二極管或維護MOS晶體管),這些器件通常是反向偏置的,所以具有幾十MQ以上的輸入阻抗。不淪怎樣,與雙極IC相比,具有十分高的輸入阻抗。關于交流來說,MOS晶體管的柵極能夠等效為平行板電容器的電極,所以具有幾pF的電容暈。圖10.17示出它的等效電路。

mos管

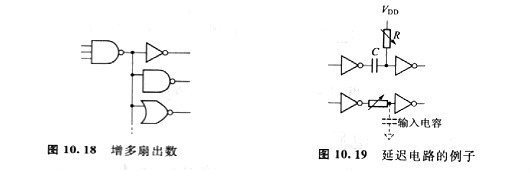

如圖10. 18所示,輸入阻抗高有利于并行銜接多個器件(增加扇出)。雙極器件串,扇出數經常遭到限制。而對手CMOS,假如只思索傳輸延遲時間,能夠自在地銜接。這有助于削減邏輯電路的冗余度/高效率的設計。


另外,如圖10.19所示,能夠外接電容器或電阻,構成大經常數定時電路/延遲電路。這種狀況下,不是運用大容量的電容器,而是調整電阻以到達需求的經常數。經過CMOS的輸入電容和選擇外接的電阻值,能夠構成簡易的定時電路/延遲電路。但是需求留意遲緩的輸入信號存在有潛在的費事,這個問題后面還談判論。

mos管
