MOS晶體管的工作原理

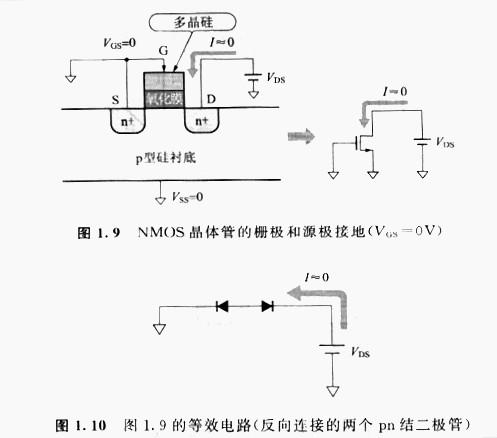

首先討論將柵極與源極短路、接地（V_GS=OV）時的狀況。如圖1.9所示的MOS晶體管。這種狀態下，雖然漏極上加電壓V_DS，但是在漏極—源極間簡直沒有電流流過。為什么？如圖1.10所示，這是由于此時的漏極與源極間能夠等效為兩個pn結二極管反向連接。

工作原理

1．V_GS從0V→漸增加

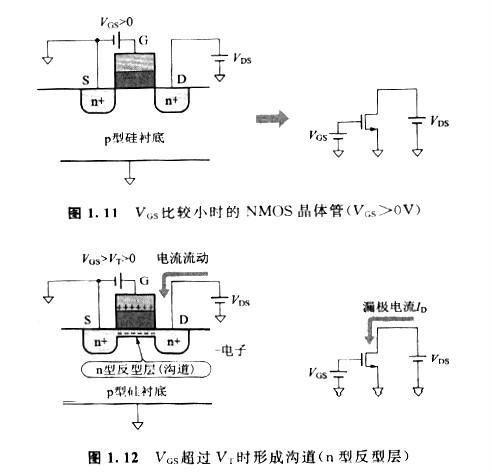

     當柵極—源極間的電壓V_GS從0V逐步增加時（圖1.11），那么在一定電壓下，如圖1. 12所示，在柵氧化膜下面會構成稱為溝道的n型化的區域，即構成n型反型層。這個溝道就是將源區與漏區l連接起來的電子通路。這時如圖1.12所示，當漏極加電壓V_DS時，漏極—源極間就有電流流過，該電流叫做漏極電流。把構成溝道所必需的柵極—源極間的電壓叫做閾值電壓V_T，關于Si MOS晶體管來說，大約是0.6V。用V_TN、V_TP分別表示NMOS晶體管和PMOS晶體管的闞值電壓。柵極—源極間所加電壓V_GS高于閾值電壓V_T構成溝道的狀態稱為強反型狀態(strong inversion)。

2.當V_GS大于V_T，V_DS增加時

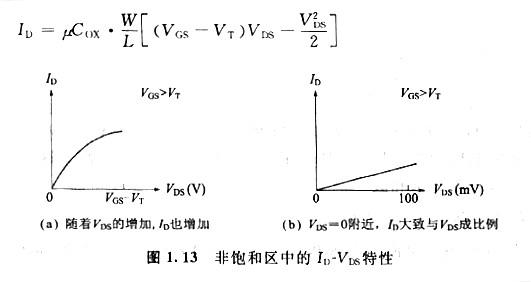

    在堅持V_GS大于VT前提下，V_DS逐步從OV增大時，如圖1.13(a)所示，漏極電流ID也在增加。這時的漏極電流表達式由下式給出：

式中，W是MOS晶體管的溝道寬度；L是MOS晶體管的溝道長度。w與L都是重要的參數，溝道寬度W和長度L如何肯定是晶體管設計中的重要問題，這里首先需求留意的是，漏極電流ID與溝道寬度W成比例，而與溝道長度L成反比。

基礎參數

3．決議電學特性的其他參數

  我們?cè)賮砜词?1.1)中的其他參數。μ是載流子遷移率，在NMOS與PMOS中分別是電子和空穴的遷移率，用μn和μp表示。其典型值為

就是說，PMOS與NMOS的遷移率相差3倍。假如晶體管的電流驅動才能相同，那么NMOS的尺寸大小就只要PMOS的1/3。
Cox是MOS晶體管單位面積的柵電容，由下式給出：

式中，εox真空介電常數(8.85X10-14［F/cm］）,εox為柵氧化膜的相對介電常數（SiO2是3.9）；tox是柵氧化膜的厚度。

式(1.1)表示的漏極電流表達式適用的條件是V_GS>VT，V_DS≤V_GS-V_T。在這個條件下MOS晶體管的工作區域稱為非飽和區，也叫做線性區(linear region）

當V_DS處于OV左近時，精確地說，是當V_DS《2(V_GS-V_T)時，式(1.1)右邊的第2項能夠疏忽不計，能夠近似為下式：

 由該式能夠看出，當V_DS《2(V_GS-V_T)時，I_D與V_DS成比例。實踐上，如圖1.13(b)所示，在VDS接近ov的區域，能夠看到I_D與VDS，成比例地增加。隨著V_DS的增大，式(1.1)中的-V_DS2／2變得不可疏忽，這時I_D的增加就遲緩了。
    在V_GS大于V_T的強反型狀態，假如漏極-源極電壓進一步增加，到達V_DS=V_GS-V_T時，漏極電流ID就變?yōu)橄率剑?br />
    在漏極-源極間電壓進一步增加的狀況下（也就是VDS>VGS -VT），漏極電(流不再像前面那樣增加，根本上是一定值，其值由式(1.4)給出。這個工作區域（V_DS>V_GS-V_T）稱為飽和區。

工作基本原理

    4．模仿電路工作在飽和區

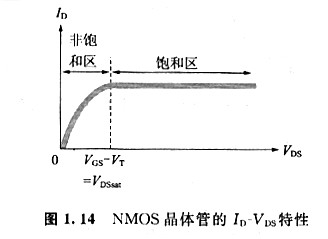

    圖1. 14示出漏極電流ID與漏極-源極間電壓V_DS的關系。非飽和區與飽和區R的分界是

    需求指出的是，MOS晶體管的飽和區相當于雙極晶體管中的活性區或者激活區( active region)，而與雙極晶體管中的飽和區概念完整不同。

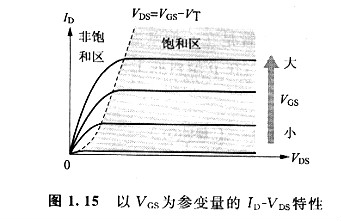

    圖1. 15是以柵極-源極間電壓V_GS為參變量的狀況下漏極電流ID與漏極-源極間電壓V_DS的關系。隨著V_GS的增加，I_D也在增。虛線表示飽和區與非飽和區的分界。能夠看出，V_GS越高為了使晶體管丁作在飽和區就需求更大的V_DS。

    再來討論以柵極-源極間電壓V_GS為橫軸時漏極電流I_D的變化。當MOS晶體管工作在飽和區時，由于這時的I_D由式(1.4)給出，所以如圖1.16所示，I_D與V_GS的關系是2次方特性。
    取式(1.4)兩邊的平方根，就是

能夠看出，ID是V_GS的一次函數。圖1.17示出ID與V_GS的關系。從該圖中可以看出，在V_GS>V_T時，I_D是V_GS的一次函數。外插直線與橫軸V_GS的交點就是閾值電壓V_T。
