集成化的VMOS柵極驅動器件基本特點
信息來源：本站 日期：2017-08-14
集成化的柵極驅動器件

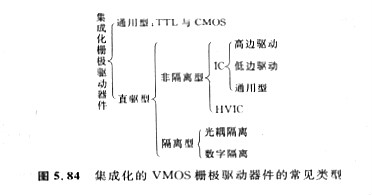

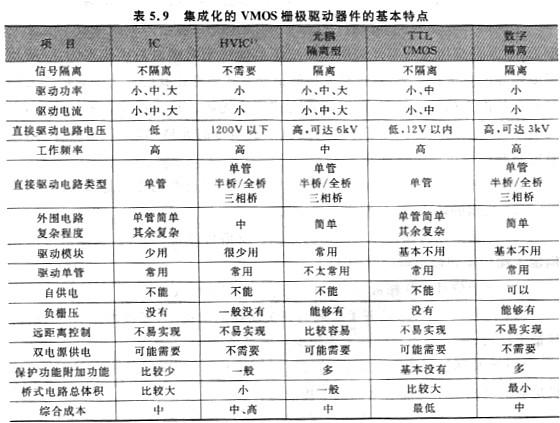

在理論上，集成化的柵極驅動器件的應用更為普遍。用于VMOS驅動的集成化器件大致有圖5. 84所示的幾類，它們的基本特性如表5.9所示。
(1)假設工作頻率不太高、驅動功率又能夠滿足懇求時，應該優先選用變壓器隔離而不是IC，這種方式不但能夠自供電，而且隔離安全電壓比較容易保證，電路也相對簡單和成熟。
(2)假設批量不大，技術才干夠用，應該優先選用通用器件，通常這樣做能夠取得比較好的性?xún)r(jià)比。

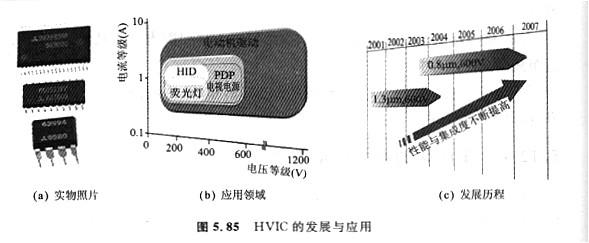

(3)假設控制電路不懇求與主電路隔離，驅動才干又就夠滿足需求，應該優先選用HVIC。
(4)大功率驅動時，各類驅動電路的驅動性能并無明顯差別，但是光耦型的電路方式更為靈活，也更容易完成上、下臂信號的分別處置。
(5)應該優先選用有成熟應用實例的電路、型號以及設計思緒。
(6)不管如何選擇，面對海量的產品型號，就近能夠采購到，貨源有保證才是設計一款產品首先應該思索的問題，其次是性?xún)r(jià)比，最后才是型號與性能。

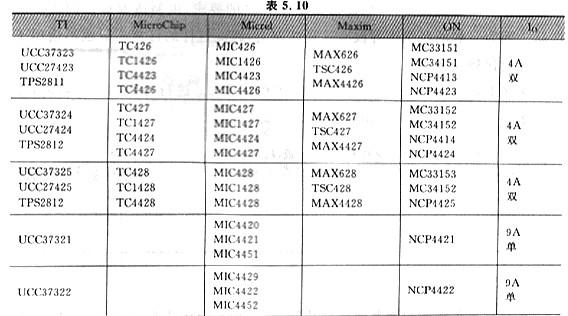

表5. 10是常見的一些集成化的驅動器件。
