?KIA超高壓MOSFET 1000-1500V，填補國內空白-KIA MOS管
信息來源：本站 日期：2022-08-19
放眼半導體市場，現階段1000-1500V超高壓MOSFET幾乎被進口品牌壟斷，且存在價格高，交付周期長等弊端。對此可易亞半導體（KIA）針對1000V超高壓MOS產品進行了大量的技術革新，通過多年的產品技術積累，開發出耐壓更高，導通內阻更低的超高壓MOS管，填補了國內空白，打破了進口品牌壟斷的局面，也降低了客戶對國外產品的依存度。
超高耐壓的器件主要應用場景為工業三相智能電表、LED照明驅動電源、充電樁，光伏逆變器等輔助電源。
國內專注研發優質MOS管廠家KIA半導體生產的超高壓MOSFET--KNX41100A可代換型號：東芝2SK1119， 艾賽斯IXFP4N100。
超高壓MOSFET-KNX41100A漏源擊穿電壓高達1000V，漏極電流最大值為2A，適用于適配器、充電器、SMPS備用電源等。
KNX41100A的開啟延遲典型值為8nS，關斷延遲時間典型值為36nS，上升時間6nS，下降時間15nS，反向傳輸電容4pF，反向恢復時間320nS，正向電壓的典型值1.5V。
KNX41100A的導通阻抗典型值為9.6Ω。最大功耗為60W，最大結溫為150℃。此產品的儲存溫度在-55到150℃，適用于大部分環境。
產品特點：
符合RoHS標準
RDS(ON),typ.=9.6Ω@VGS=10V
低柵極電荷使開關損耗最小化
快速恢復體二極管

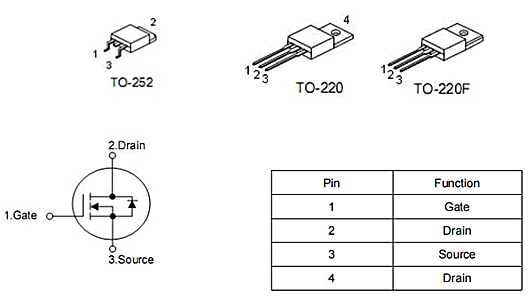

圖：KNX41100A引腳配置

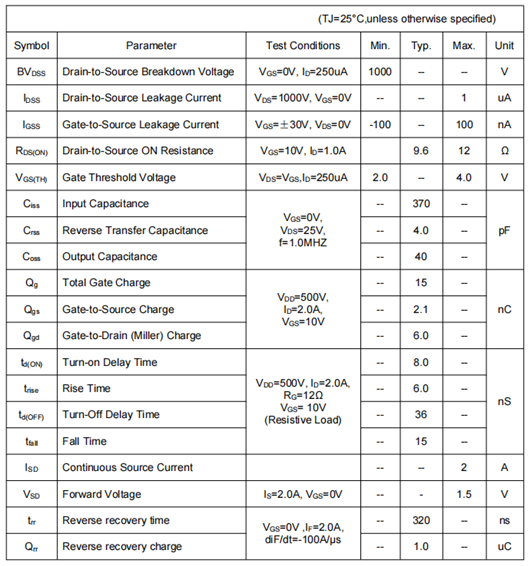

圖：KNX41100A規格書
