場效應管替換原則

(只適合主板)場效應管替換只需大小相同，分清N溝道P溝道即可，功率大的可以代換功率小的，主板的場效應管最好原值代換。

場效應管好壞判斷

一、定性判斷MOS型場效應管的好壞

先用萬用表RX10kΩ擋(內置有9V或15V電池)，把負表筆(黑)接?xùn)艠O(G)，正表筆(紅)接源極(S)。給柵、源極之間充電，此時萬用表指針有輕微偏轉。

再改用萬用表RX1Ω擋，將負表筆接漏極(D)，正筆接源極(S)，萬用表指示值若為幾歐姆，則說明場效應管是好的。

二、定性判斷結型場效應管的電極

將萬用表?yè)苤罵X100檔，紅表筆任意接一個腳管，黑表筆則接另一個腳管，使第三腳懸空。若發現表針有輕微擺動，就證明第三腳為柵極。

欲獲得更明顯的觀察效果，還可利用人體靠近或者用手指觸摸懸空腳，只要看到表針作大幅度偏轉，即說明懸空腳是柵極,其余二腳分別是源極和漏極。

判斷理由: JFET 的輸入電阻大于100MΩ，并且跨導很高，當柵極開路時空間電磁場很容易在柵極上感應出電壓信號，使管子趨于截止，或趨于導通。若將人體感應電壓直接加在柵極上，由于輸入干擾信號較強，上述現象會更加明 顯。

如表針向左側大幅度偏轉,就意味著管子趨于截止，漏-源極間電阻RDS增大，漏-源極間電流減小IDS。反之，表針向右側大幅度偏轉，說明管子趨向?qū)?，RDS↓，IDS↑ 。

但表針究竟向哪個方向偏轉，應視感應電壓的極性( 正向電壓或反向電壓)及管子的工作點而定。

注意事項:

(1)試驗表明，當兩手與D、S極絕緣，只摸柵極時，表針一般向左偏轉。但是，如果兩手分別接觸D、S極，并且用手指摸住柵極時，有可能觀察到表針向右偏轉的情形。其原因是人體幾個部位和電阻對場效應管起到偏置作用，使之進入飽和區。

場效應管在電路圖中常用

表示，關于它的構造原理由于比較抽象，我們是通俗化講它的使用，由于根據使用的場合要求不同做出來的種類繁多,特性也都不盡相同;我們?cè)趍pn中常用的一般是作為電源供電的電控之開關使用，所以需要通過電流比較大；

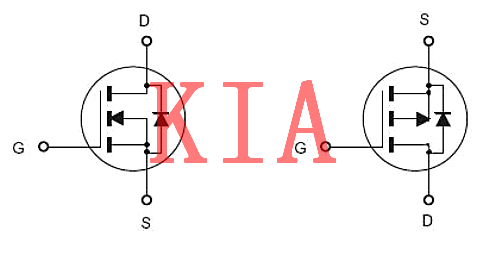

所以是使用的比較特殊的一種制造方法做出來了增強型的場效應管(MOS型)，它的電路圖符號:

仔細看看你會發現，這兩個圖似乎有差別，這實際上是兩種不同的增強型場效應管，第一個叫N溝道增強型場效應管，第二個叫P溝道增強型場效應管，它們的的作用是剛好相反的。

接下來看看是怎么使用它來當開關的，從圖中我們可以看到它也像三極管一樣有三個腳，這三個腳分別叫做柵極(G) 、源極(S)和漏極(D) ，mpn中的貼片元件示意圖是這個樣子:

1腳就是柵極，這個柵極就是控制極，在柵極加上電壓和不加上電壓來控制2腳和3腳的相通與不相通，N溝道的，在柵極加上電壓2腳和3腳就通電了，去掉電壓就關斷了，而P溝道的剛好相反，在柵極加上電壓就關斷(高電位)，去掉電壓(低電位)就相通了。
