數字萬用表分析-數字萬用表四種妙用方法你知道幾個

數字萬用表簡介

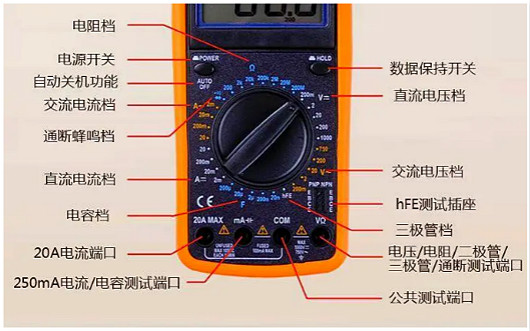

數字萬用表，一種多用途電子測量?jī)x器，一般包含安培計、電壓表、歐姆計等功能，有時也稱為萬用計、多用計、多用電表，或三用電表。數字萬用表有用于基本故障診斷的便攜式裝置，也有放置在工作臺的裝置，有的分辨率可以達到七、八位。數字多用表（DMM）就是在電氣測量中要用到的電子儀器。它可以有很多特殊功能，但主要功能就是對電壓、電阻和電流進行測量，數字多用表，作為現代化的多用途電子測量?jī)x器，主要用于物理、電氣、電子等測量領域。

數字萬用表四種妙用方法你都知道嗎？

（一）判斷線路或器件帶不帶電

數字的交流電壓擋很靈敏，哪怕周?chē)泻苄〉母袘?yīng)電壓都可以有顯示。根據這一特點，可以當作測試電筆用。用法如下：將萬用表打到AC20V擋，黑表筆懸空，手持紅表筆與所測路線或器件相接觸，這時萬用表會有顯示，如果顯示數字在幾伏到十幾伏之間（不同的萬用表會有不同的顯示），表明該線路或器件帶電，如果顯示為零或很小，表明該線路或器件不帶電。

（二）區分供電線是火線還是零線

第一種方法：

可以用上面的方法加以判斷：顯示數字較大的就是火線，顯示數字較小的就是零線。這種方法需要與所測量的線路或器件接觸。

第二種方法：

不需要與所測量的線路或器件接觸。將萬用表打到AC2V擋，黑表筆懸空，手持紅表筆使筆尖沿線路輕輕滑動，這時表上如果顯示為幾伏，表明該線是火線．如果顯示只有零點幾伏甚至更?。畡t說明該線是零線。這樣的判斷方法不與線路直接接觸．不僅安全而且方便快捷。

（三）尋找電纜的斷點

當電纜線中出現斷點時，傳統的方法是用萬用表電阻擋一段一段地尋找電纜的斷點，這樣做不僅浪費時間，而且會在很大程度上損壞電纜的絕緣。利用數字萬用表的感應特性可以很快地尋找到電纜的斷開點。先用電阻擋判斷出是哪一根電纜芯線發生斷路．然后將發生斷路的芯線的一頭接到AC220V的上，隨后將萬用表打到AC2V擋的位置上，黑表筆懸空，手持紅表筆使筆尖沿線路輕輕滑動，這時表上若顯示有幾伏或零點幾伏(因電纜的不同而不同)的電壓，如果移動到某一位置時表上的顯示突然降低很多，記下這一位置：一般情況下。

斷點就在這一位置的前方10~20cm之間的地方。用這種方法還可以尋找故障電熱毯等電阻絲的斷路點。

（四）測量的頻率

對于UPS電源來說．其輸出端的電壓的穩定性是重要參數，其輸出的頻率也很重要。但是不能直接用數字萬用表的頻率擋去測量，因?yàn)槠漕l率擋能承受的電壓很低．只有幾伏。這時可以在UPS電源的輸出端接一220V／6V或220V／4V降壓變壓器，將電壓降低，而不改變電源的頻率，然后將頻率擋與變壓器的輸出相接，就可以測量出UPS電源的頻率。
