mos管公式-分享MOS管公式驅動電流、飽和區電流等

mos管公式詳解


mos管公式


mos管公式-MOS管驅動電流的估算

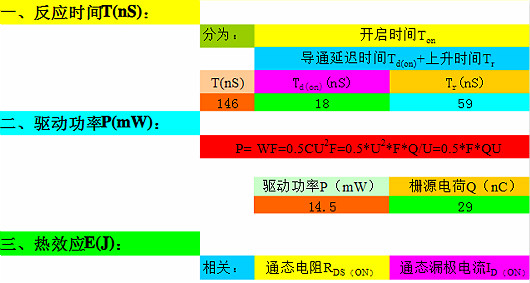

mos管公式驅動電流的估算第一種:


可以使用如下公式估算:


Ig=Qg/Ton


其中:


Ton=t3-t0≈td(on)+tr


td(on):MOS導通延遲時間,從有駛?cè)腚妷荷仙?0%開始到VDS下降到其幅值90%的時間。


Tr:上升時間。輸出電壓VDS從90%下降到其幅值10%的時間


Qg=(CEI)(VGS)或Qg=Qgs+Qgd+Qod (可在datasheet中找到)


mos管公式驅動電流的估算第二種:

密勒效應時間(開關時間)Ton/off=Qgd/Ig;


Ig=[Vb-Vgs(th)]/Rg;


Ig:MOS柵極驅動電流;Vb:穩態柵極驅動電壓;


mos管公式驅動電流的估算第三種:

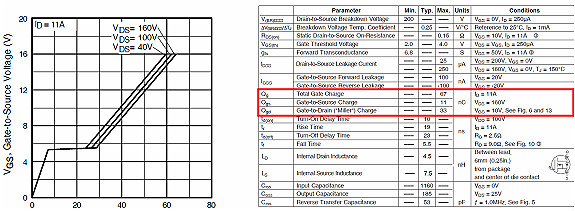

以IR的IRF640為例,看DATASHEET里有條Total Gate Charge曲線。該曲線先上升然后幾乎水平再上升。水平那段是管子開通(密勒效應)假定你希望在0.2us內使管子開通,估計總時間(先上升然后水平再上升)為0.4us,由Qg=67nC和0.4us可得:


67nC/0.4us=0.1675A,當然,這是峰值,僅在管子開通和關短的各0.2us里有電流,其他時間幾乎沒有電流,平均值很小,但如果驅動芯片不能輸出這個峰值,管子的開通就會變慢。


mos管公式


mos管公式飽和區電流公式及其詳解

mos管公式飽和區電流公式,在強反型狀態下飽和區中的工作。小信號參數的值因MOS晶體管的工作區域而變化。假定MOS晶體管處于VGS比閾值電壓VT高得多的強反型狀態,而且工作在飽和區,求這種狀況下的小信號參數。


可將跨導gm表示如下:


mos管公式


在能夠疏忽溝道長度調制效應的狀況下,得到


mos管公式


這個跨導gm能夠用漏極電流ID表示為


mos管公式


也能夠用漏極電流ID和柵極-源極間電壓VGS表示為


mos管公式


體跨導gmb能夠由下式求得:


mos管公式

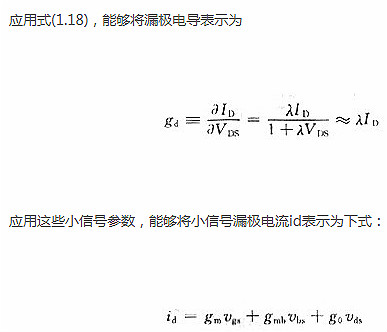

由式(1.18)和式(1.20),能夠分別導出


mos管公式


所以得到


mos管公式


mos管公式
