Ugs對導電溝道和D i 的控制作用：
當Ugs= 0時，導電溝道未受任何電場的作用，導電溝道最寬，當外加Uds 時，D i 最大；當Ugs由零向負值增大時，在GS u 的反向偏置電壓作用下，耗盡層將加寬，導電溝道變窄，溝道電阻增大，
外加Uds 時， D i 將減??；當│ Ugs│＝ U gs(off) 時，兩側的耗盡層在中間完全合攏，導電溝道被夾斷；相應的柵－源極之間的電壓稱為夾斷電壓Ugs(off) ?？梢?，改變Ugs的大小可以有效控制導電溝道電阻的大小。

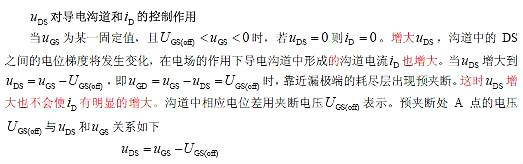

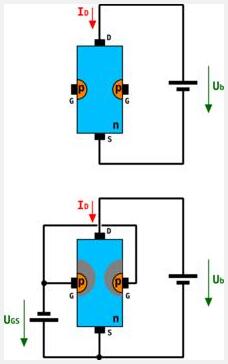

n溝道結型場效應管由一個被一個p型摻雜（阻礙層）環繞的n型摻雜組成。在n型摻雜上連有汲極（也稱漏極，來自英語Drain，因此也稱D極）和源極（來自英語Source，因此也稱S極）。從源極到汲極的這段半導體被稱為n通道。p區連有閘極（也稱柵極，來自英語Gate，因此也成為G極）。這個極被用來控制結型場效應管，它與n通道組成一個pn二極管，因此結型場效應管與金屬-氧化物-半導體場效應管類似，只不過在金屬-氧化物-半導體場效應管中不是使用pn結，而是使用肖特基結（金屬與半導體之間的結），在原理上結型場效應管與金屬-氧化物-半導體場效應管是完全一樣的。
1、產品簡介
KIA設計生產的超結場效應管用先進的耐壓原理和優化的設計結構，全新600~900V系列產品為系統應用提供充足的耐壓余量，簡化系統設計難度，提高系統可靠性，滿足客戶對高耐壓、低導通內阻和高效超結MOSFET的需求。
2、產品特點
（1）更高耐壓為系統設計和應用提供更充足余量
（2）更低的導通電阻，利于降低導通損耗
（3）極低的柵極電荷，提供更快的開關速度
（4）同規格下更小的封裝體積，使系統更輕便
（5）雪崩能力測試，確保產品質量可靠
3、應用領域
（1）正激電路
（2）準諧振反激電路
（3）適配器
（4）太陽能逆變器
（5）工業整流
|
Part Numbe |
ID（A） |
BVDSS（v） |
Typical RDS(ON)@60% ID（Ω） |
MAX RDS(ON)@60% ID（Ω） |
ciss |
|
pF |
|||||
|
KIA65R950U/D/B/FS |
5 |
650 |
0.85 |
0.95 |
320 |
|
KIA65R700U/D/FS |
7 |
650 |
0.6 |
0.7 |
360 |
|
KIA60R380DS |
11 |
600 |
0.34 |
0.38 |
680 |
|
KIA65R420U/D/B/FS |
11 |
650 |
0.38 |
0.42 |
680 |
|
KIA65R300B/FS |
15 |
650 |
0.27 |
0.3 |
800 |
|
KCP7160A |
20 |
600 |
0.16 |
0.19 |
1440 |
|
KIA65R190F/HS |
20 |
650 |
0.16 |
0.19 |
1440 |
|
KIA60R070HS |
47 |
600 |
0.06 |
0.07 |
3100 |
|
KCX3650A |
60 |
500 |
0.05 |
0.056 |
3180 |
|
KCX9860A |
47 |
600 |
0.068 |
0.081 |
3100 |
|
KCX3650A |
60 |
500 |
0.05 |
0.056 |
3180 |
|
KCX3560A |
76 |
600 |
0.036 |
0.042 |
6400 |
|
KCX3250A |
100 |
500 |
0.026 |
0.031 |
6200 |
