開關電源測試方法與判定標準的五大法則-KIA MOS管

信息來源:本站 日期:2019-01-28

分享到:

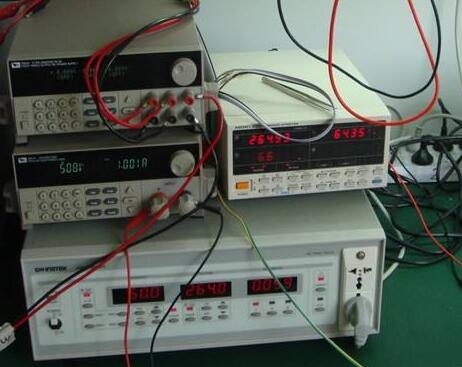

開關電源測試

開關電源概述

開關模式電源(Switch Mode Power Supply,簡稱SMPS),又稱交換式電源、開關變換器,是一種高頻化電能轉換裝置,是電源供應器的一種。其功能是將一個位準的電壓,透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源(例如市電)或是直流電源,而輸出多半是需要直流電源的設備,例如個人電腦,而開關電源就進行兩者之間電壓及電流的轉換。

開關電源測試

開關電源測試方法與說明

開關電源因其效率高,體積小而被電子企業廣泛應用,以下是自己在工作中總結出來的測試方法和測試項目,在電源設計時若能充分考慮到這些方面,那么其產品將會被越來越多的客戶所使用。


現在的電子產品對電源的要求有所提高,大部分是關心其穩定性,輸入電壓的范圍,輸出穩定性,輸出諧波大小,在工作中發現有些電源的紋波較大,導致設備不工作,因此這也是影響電源發展的一個方面。


電源實際工作在電路中,最關心的還是源效應(電壓調整率),因?yàn)殡娐反_定后,負載已基本確定,負載的影響明顯小于輸入電壓對電源的影響,此外還要注意電磁干擾,在電子環境中,電磁干擾對電源的工作會產生一定的影響,源效應和負載效應小的電源其穩定性較好,在電源設計中應考慮到這些方面。


隨著國家強制認證的實施,電磁干擾和電磁抗干擾技術逐步提上日程,新電源的設計應通過電磁兼容性試驗,才能保證產品在市場中流通。

開關電源測試

(一)開關電源測試-反復短路測試

測試說明

在各種輸入和輸出狀態下將模塊輸出短路,模塊應能實現保護或回縮,反復多次短路,故障排除后,模塊應該能自動恢復正常運行。


測試方法

空載到短路:在輸入電壓全范圍內,將模塊從空載到短路,模塊應能正常實現輸出限流或回縮,短路排除后,模塊應能恢復正常工作。讓模塊反復從空載到短路不斷的工作,短路時間為1s,放開時間為1s,持續時間為2小時。這以后,短路放開,判斷模塊是否能夠正常工作。

滿載到短路:在輸入電壓全范圍內,將模塊從滿載到短路,模塊應能正常實現輸出限流或回縮,短路排除后,模塊應能恢復正常工作。讓模塊從滿載到短路然后保持短路狀態2小時。然后短路放開,判斷模塊是否能夠正常工作。

短路開機:將模塊的輸出先短路,再上市電,再模塊的輸入電壓范圍內上電,模塊應能實現正常的限流或回縮,短路故障排除后,模塊應能恢復正常工作,重復上述試驗10次后,讓短路放開,判斷模塊是否能夠正常工作。


判定標準

上述試驗后,電源模塊開機能正常工作;開機殼檢查,電路板及其他部分無異?,F(xiàn)象(如輸入繼電器在短路的過程中觸電是否粘住了等),合格;否則不合格。


(二)開關電源測試-反復開關機測試

測試說明

電源模塊輸出帶最大負載情況下,輸入電壓分別為220v,(輸入過壓點-5v)和(輸入欠壓點+5v)條件下,輸入反復開關,測試電源模塊反復開關機的性能。


測試方法

輸入電壓為220v,電源模塊快帶最大負載,用接觸器控制電壓輸入,合15s,斷開5s(或者可以用ac source進行模擬),連續運行2小時,電源模塊應能正常工作。

輸入電壓為過壓點-5v,電源模塊帶最大負載,用接觸器控制電壓輸入,合15s,斷開5s(或者可以用ac source進行模擬),連續運行2小時,電源模塊應能正常工作。

輸入電壓為欠壓點-5v,電源模塊帶最大負載,用接觸器控制電壓輸入,合15s,斷開5s(或者可以用ac source進行模擬),連續運行2小時,電源模塊應能正常工作。


判定標準

以上試驗中,電源模塊工作正常,試驗后電源模塊能正常工作,性能無明顯變化,合格;否則不合格。


(三)開關電源測試-輸入低壓點循環測試

測試說明

一次電源模塊的輸入欠壓點保護的設置回差,往往發生以下情況:輸入電壓較低,接近一次電源模塊欠壓點關斷,帶載時欠壓,斷后,由于電源內阻原因,負載卸掉后電壓將上升,可能造成一次電源模塊處于在低壓時反復開發的狀態。


測試方法

電源模塊帶滿載運行,輸入電壓從(輸入欠壓點-3v)到(輸入欠壓點+3v)緩慢變化,時間設置為5~8分鐘,反復循環運行,電源模塊應能正常穩定工作,連續運行最少0.5小時,電源模塊性能無明顯變化。


判定標準

一次電源模塊正常連續運行,最少0.5小時后性能無明顯變化,合格;否則不合格。


(四)開關電源測試-輸入瞬態高壓測試

測試說明

額定電壓輸入,用雙蹤示波器測試輸入電壓波形合過壓保護信號,輸入電壓從限功率點加5v跳變?yōu)?00v,從示波器上讀出過壓保護前300v的周期數n,作為以下試驗的依據。

額定輸入電壓,電源模塊帶滿載運行,在輸入上疊加300v的電壓跳變,疊加的周期數為(n-1),疊加頻率為1次/30s,共運行3小時。


判定標準

一次電源模塊在上述條件下能夠穩定運行,不出現損壞或其他不正常現象,合格;否則不合格。


(五)開關電源測試-輸入低壓跌落及輸出動態負載

測試說明一次模塊在實際使用過程中,當輸入電壓跌落時,電源模塊突加負載的極限況是可能發生的,此時功率器件、磁性元件工作在最大瞬態電流狀態,試驗可以檢驗控制時序、限流保護等電路及軟件設計的合理性。


測試方法

將輸入電壓調整為在欠壓點+5v(持續時間為5s)、過壓點-5v(持續時間為5s)之間跳變,輸出調整在最大負載(最大額定容量,持續時間為500ms)、空載(持續時間為500ms)之間跳變,運行1小時;

將輸入電壓調整為欠壓點+5v(持續時間為5s)、過壓點-5v(持續時間為5s)之間跳變,輸出調整在最大負載(最大額定容量,持續時間為1s)、空載(持續時間為500ms)之間跳變,運行1小時。

開關電源測試

判定標準

在上述條件下,應能穩定運行,不出現損壞或其他不正?,F(xiàn)象,合格;否則不合格。若出現損壞情況,記錄故障問題,以提供分析損壞原因的依據。
