MOS管的作用

MOS管為壓控元件,你只需加到它的壓控元件所需電壓就能使它導通,它的導通就像三極管在飽和狀態一樣,導通結的壓降最小.這就是常說的精典是開關作用.去掉這個控制電壓經就截止. MOS管的英文全稱叫MOSFET，即金屬氧化物半導體型場效應管，屬于場效應晶體管中的絕緣柵型。因而，MOS管有時被稱為場效應管。在普通電子電路中，MOS管通常被用于放大電路或開關電路。而在主板上的電源穩壓電路中，MOSFET扮演的角色主要是判別電位，它在主板上常用“Q”加數字表示。

一、MOS管作用是什么？

MOS管，即在集成電路中絕緣性場效應管。MOS英文全稱為金屬-氧化物-半導體，描述了集成電路中的結構，即：在一定結構的半導體器件上，加上二氧化硅和金屬，形成柵極。MOS管的source和drain是可以對調的，都是在P型backgate中形成的N型區。

MOS管可以用作可變電阻也可應用于放大。由于場效應管放大器的輸入阻抗很高，因此耦合電容可以容量較小，不必使用電解電容器。且場效應管很高的輸入阻抗非常適合作阻抗變換。常用于多級放大器的輸入級作阻抗變換。場效應管可以方便地用作恒流源也可以用作電子開關。

有些場效應管的源極和漏極可以互換使用，柵壓也可正可負，靈活性比晶體管好。場效應管能在很小電流和很低電壓的條件下工作，而且它的制造工藝可以很方便地把很多場效應管集成在一塊硅片上，因此場效應管在大規模集成電路中得到了廣泛的應用。

在一般電子電路中，通常被用于放大電路或開關電路。而在主板上的電源穩壓電路中，MOSFET扮演的角色主要是判斷電位，它在主板上常用“Q”加數字表示。

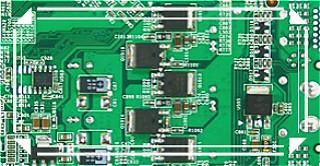

目前在主板或顯卡上所采用的并不是太多，一般有10個左右，主要原因是大部分被整合到IC芯片中去了。由于主要是為配件提供穩定的電壓，所以它一般使用在CPU、AGP插槽和內存插槽附近。其中在CPU與AGP插槽附近各安排一組MOS管，而內存插槽則共用了一組MOS管，一般是以兩個組成一組的形式出現主板上的。

還有一個非常重要的性能參數。主要包括環境溫度、管殼溫度、貯成溫度等。由于CPU頻率的提高，MOS管需要承受的電流也隨著增強，提供近百A的電流已經很常見了。

二、MOS管的性能參數有哪些？

優質的MOS管可以接受的電流峰值更高。普通狀況下我們要判別主板上MOS管的質量上下，能夠看它能接受的最大電流值。影響MOS管質量上下的參數十分多，像極端電流、極端電壓等。但在MOS管上無法標注這么多參數，所以在MOS管外表普通只標注了產品的型號，我們能夠依據該型號上網查找詳細的性能參數。 還要闡明的是，溫度也是MOS管一個十分重要的性能參數。主要包括環境溫度、管殼溫度、貯成溫度等。由于CPU頻率的進步，MOS管需求接受的電流也隨著加強，提供近百A的電流曾經很常見了。如此宏大的電流經過時產生的熱量當然使MOS管“發燒”了。為了MOS管的平安，高質量主板也開端為MOS管加裝散熱片了。

三、電感與MOS管是如何協作的？

經過上面的引見，我們曉得MOS管關于整個供電系統起著穩壓的作用，但是MOS管不能單獨運用，它必需和電感線圈、電容等共同組成的濾波穩壓電路，才干發揮充沛它的優勢。 主板上的PWM(PlusWidthModulator，脈沖寬度調制器)芯片產生一個寬度可調的脈沖波形，這樣能夠使兩只MOS管輪番導通。當負載兩端的電壓(如CPU需求的電壓)要降低時，這時MOS管的開關作用開端生效，外部電源對電感停止充電并到達所需的額定電壓。當負載兩端的電壓升高時，經過MOS管的開關作用，外部電源供電斷開，電感釋放出方才充入的能量，這時的電感就變成了“電源”，繼續對負載供電。隨著電感上存儲能量的不時耗費，負載兩端的電壓又開端逐步降低，外部電源經過MOS管的開關作用又要充電。這樣循環不時地停止充電和放電的過程，從而構成一種穩定的電壓，永遠使負載兩端的電壓不會升高也不會降低。
