三極管，全稱應為半導體三極管，也稱雙極型晶體管、晶體三極管，是一種控制電流的半導體器件其作用是把微弱信號放大成幅度值較大的電信號， 也用作無觸點開關。
三極管是半導體基本元器件之一，具有電流放大作用，是電子電路的核心元件。三極管是在一塊半導體基片上制作兩個相距很近的PN結，兩個PN結把整塊半導體分成三部分，中間部分是基區，兩側部分是發射區和集電區，排列方式有PNP和NPN兩種。

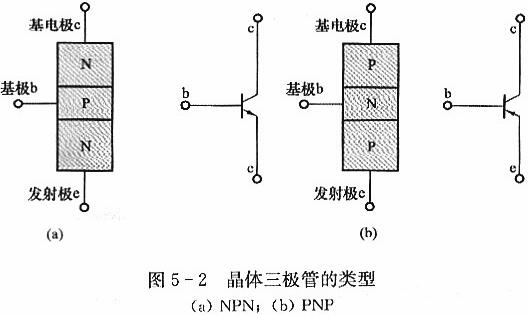

晶體三極管是一種具有兩個PN結（集電結、發射結）、三個電極（發射極、基極、集電極）、三個區（發射區、基區、集電區）的半導體器件。按所用半導體材料的不同可分為鍺管和硅管；按截止頻率可分為超高頻管、高頻管(≥3MHz)和低頻管(<3MHz)；按耗散功率可分為小功率管(<1W)和大功率管(≥1W)；按用途可分為低頻放大管、高頻放大管、開關管、低噪聲管、高反壓管、復合管等，按PN結的構成不同有NPN、PNP兩種類型，如下圖
三極管的管型及管腳的判別是電子技術初學者的一項基本功，為了幫助讀者迅速掌握測判方法，筆者總結出四句口訣：“三顛倒，找基極；PN結，定管型；順箭頭，偏轉大；測不準，動嘴巴?！毕旅孀屛覀冎鹁溥M(jìn)行解釋吧。
一、三顛倒，找基極
大家知道，三極管是含有兩個PN結的半導體器件。根據兩個PN結連接方式不同，可以分為NPN型和PNP型兩種不同導電類型的三極管，圖1是它們的電路符號和等效電路。
測試三極管要使用萬用電表的歐姆擋，并選擇R×100或R×1k擋位。圖2繪出了萬用電表歐姆擋的等效電路。由圖可見，紅表筆所連接的是表內電池的負極，黑表筆則連接著表內電池的正極。
假定我們并不知道被測三極管是NPN型還是PNP型，也分不清各管腳是什么電極。測試的第一步是判斷哪個管腳是基極。這時，我們?nèi)稳蓚€(gè)電極(如這兩個電極為1、2)，用萬用電表兩支表筆顛倒測量它的正、反向電阻，觀察表針的偏轉角度；接著，再取1、3兩個電極和2、3兩個電極，分別顛倒測量它們的正、反向電阻，觀察表針的偏轉角度。在這三次顛倒測量中，必然有兩次測量結果相近：即顛倒測量中表針一次偏轉大，一次偏轉?。皇Ｏ乱淮伪厝皇穷嵉箿y量前后指針偏轉角度都很小，這一次未測的那只管腳就是我們要尋找的基極(參看圖1、圖2不難理解它的道理)。
二、 PN結，定管型
找出三極管的基極后，我們就可以根據基極與另外兩個電極之間PN結的方向來確定管子的導電類型(圖1)。將萬用表的黑表筆接觸基極，紅表筆接觸另外兩個電極中的任一電極，若表頭指針偏轉角度很大，則說明被測三極管為NPN型管；若表頭指針偏轉角度很小，則被測管即為PNP型。
三、順箭頭，偏轉大
找出了基極b，另外兩個電極哪個是集電極c，哪個是發射極e呢?這時我們可以用測穿透電流ICEO的方法確定集電極c和發射極e。
(1) 對于NPN型三極管，穿透電流的測量電路如圖3所示。根據這個原理，用萬用電表的黑、紅表筆顛倒測量兩極間的正、反向電阻Rce和Rec，雖然兩次測量中萬用表指針偏轉角度都很小，但仔細觀察，總會有一次偏轉角度稍大，此時電流的流向一定是：黑表筆→c極→b極→e極→紅表筆，電流流向正好與三極管符號中的箭頭方向一致(“順箭頭”)，所以此時黑表筆所接的一定是集電極c，紅表筆所接的一定是發射極e。
(2) 對于PNP型的三極管，道理也類似于NPN型，其電流流向一定是：黑表筆→e極→b極→c極→紅表筆，其電流流向也與三極管符號中的箭頭方向一致，所以此時黑表筆所接的一定是發射極e，紅表筆所接的一定是集電極c。
四、測不出，動嘴巴
若在“順箭頭，偏轉大”的測量過程中，若由于顛倒前后的兩次測量指針偏轉均太小難以區分時，就要“動嘴巴”了。具體方法是：在“順箭頭，偏轉大”的兩次測量中，用兩只手分別捏住兩表筆與管腳的結合部，用嘴巴含住(或用舌頭抵住)基電極b，仍用“順箭頭，偏轉大”的判別方法即可區分開集電極c與發射極e。其中人體起到直流偏置電阻的作用，目的是使效果更加明顯。
