MOS管-如何用數字萬用表測MOS好壞方法-KIA MOS管

信息來源:本站 日期:2018-08-28

分享到:

數字萬用表測mos好壞
什么是MOS

mos管是金屬—氧化物-半導體場效應晶體管,或者稱是金屬—絕緣體—半導體。MOS管的source和drain是可以對調的,他們都是在P型backgate中形成的N型區。在多數情況下,這個兩個區是一樣的,即使兩端對調也不會影響器件的性能。這樣的器件被認為是對稱的。

數字萬用表測MOS好壞

雙極型晶體管把輸入端電流的微小變化放大后,在輸出端輸出一個大的電流變化。雙極型晶體管的增益就定義為輸出輸入電流之比。另一種晶體管,叫做場效應管(FET),把輸入電壓的變化轉化為輸出電流的變化。FET的增益等于它的transconductance,定義為輸出電流的變化和輸入電壓變化之比。市面上常有的一般為N溝道和P溝道,以下為N溝道和P溝道符號。

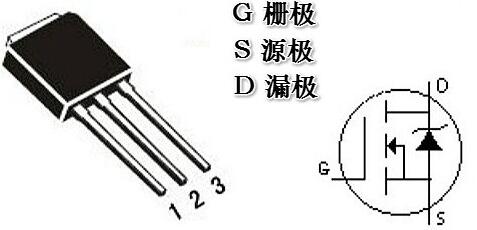

N溝道m(xù)os管符號

數字萬用表測MOS好壞

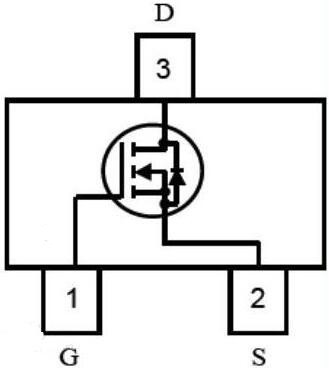

P溝道m(xù)os管符號

數字萬用表測MOS好壞

如何快速判斷其好壞及引腳功能

1)用10K檔,內有15伏電池。可提供導通電壓。

2)因?yàn)闁艠O等效于電容,與任何腳不通,不論N管或P管都很容易找出柵極來,否則是壞管。

3)利用表筆對柵源間正向或反向充電,可使漏源通或斷,且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便。但要放電時需短路管腳或反充。

4)大都源漏間有反并二極管,應注意,及幫助判斷。

5)大都封莊為字面對自已時,左柵中漏右源。以上前三點必需掌握,后兩點靈活運用,很快就能判管腳,分好壞。如果對新拿到的不明MOS管,可以通過測定來判斷腳極,只有準確判定腳的排列,才能正確使用。

管腳測定方法

①柵極G的測定:用萬用表R&TImes;100檔,測任意兩腳之間正反向電阻,若其中某次測得電阻為數百Ω),該兩腳是D、S,第三腳為G。

②漏極D、源極S及類型判定:用萬用表R&TImes;10kΩ檔測D、S問正反向電阻,正向電阻約為0.2&TImes;10kΩ,反向電阻(5一∞)X100kΩ。在測反向電阻時,紅表筆不動,黑表筆脫離引腳后,與G碰一下,然后回去再接原引腳,出現兩種情況:

a.若讀數由原來較大值變?yōu)?(0&TImes;10kΩ),則紅表筆所接為S,黑表筆為D。用黑表筆接觸G有效,使MOS管D、S間正反向電阻值均為0Ω,還可證明該管為N溝道。

b.若讀數仍為較大值,黑表筆不動,改用紅表筆接觸G,碰一下之后立即回到原腳,此時若讀數為0Ω,則黑表筆接的是S極、紅表筆為D極,用紅表筆接觸G極有效,該MOS管為P溝道。

數字萬用表測MOS好壞

用數字萬用表測MOS好壞方法

紅左,黑中、右 無窮大

黑左, 紅中、右 無窮大

紅中,黑右 無窮大;

黑中紅右顯示530(左右)。

其實場效應管三極管很好判斷:有字面朝上從左到右依次為:G、D、S,有些管相反:S、D、G。我修顯示器、主板、電源都是從上面的方法測絕對沒問題。你不信隨便拆塊板看一看,場效應管在電路圖板的布局及應VMOS大功率場效應晶體管的檢測

1、判別各電極與管型

用萬用表R×100檔,測量場效應晶體管任意兩引腳之間的正、反向電阻值。其中一次測量中兩引腳的電阻值為數百歐姆,這時兩表筆所接的引腳為源極S和漏極D,而另一引腳為柵極G。再用萬用表R×10k檔測量兩引腳(漏極D與源極S)之間的正、反向電阻值。正常時,正向電阻值為2kΩ左右,反向電阻值大于500kΩ。在測量反向電阻值時,紅表筆所接引腳不動,黑表筆脫離所接引腳后,先與柵極G觸碰一下,然后再去接原引腳,觀察萬用表讀數的變化情況。若萬用表讀數由原來較大阻值變?yōu)?,則此紅表筆所接的即是源極S,黑表筆所接為漏極D。用黑表筆觸發柵極G有效,說明該管為N溝道場效應管。若萬用表讀數仍為較大值,則黑表筆接回原引腳不變,改用紅表筆去觸碰柵極G后再接回原引腳,若此時萬用表讀數由原來阻值較大變?yōu)?,則此時黑表筆接的為源極S,紅表筆接的是漏極D。用表紅筆觸發柵極G有效,說明該管為P溝道場效應晶體管。

2.判別其好壞

用萬用表R×1k檔或R×10k檔,測量場效應管任意兩腳之間的正、反向電阻值。正常時,除漏極與源極的正向電阻值較小外,其余各引腳之間(G與D、G與S)的正、反向電阻值均應為無窮大。若測得某兩極之間的電阻值接近0Ω,則說明該管已擊穿損壞。另外,還可以用觸發柵極(P溝道場效應晶體管用紅表筆觸發,N溝道場效應管用黑表筆觸發)的方法來判斷場應管是否損壞。若觸發有效(觸發柵極G后,D、S極之間的正、反向電阻均變?yōu)?),則可確定該管性能良好。

1 、用10K檔,內有15伏電池.可提供導通電壓.

2 、因?yàn)闁艠O等效于電容,與任何腳不通,不論N管或P管都很容易找出柵極來,否則是壞管.

3 、利用表筆對柵源間正向或反向充電,可使漏源通或斷,且由于柵極上電荷能保持,上述兩步可分先后,不必同步,方便.但要放電時需短路管腳或反充.

4 、大都源漏間有反并二極管,應注意,及幫助判斷.

5、 大都封莊為字面對自已時,左柵中漏右源.
